弧形振动筛

弧形振动筛

热销

【进料粒度】:≤10mm

【生产能力】:≤500t/h

【应用范围】:矿山、煤炭、石油、化肥、化工、冶金、造纸、粮食、食盐、环保等行业

【产品介绍】:弧形振动筛是一种专门进行固液分离的筛分设备,对细粒物料进行分级、脱水 、脱泥、脱介效果非常好,在各行业中应用也非常广泛。

销售热线: 18637334419

弧形筛

  弧形振动筛(弧形筛)主要用于迁煤厂及选矿厂对物料进行预先脱水、脱泥、脱介作业,分级煤泥回收。弧形筛一般安装在动力筛之前,以减少动力筛面积,它结构简单、占地面积小、脱水效果好、便于维修、物料不易堵塞;该筛机是由包角45度、60度曲率半wi2030Mm筛箱构成,弧形筛面、筛框采用枢轴专向结构,能旋转180度,延长筛面使用寿命。

弧形筛

产品优势

1、结构简单,不需动力也可以筛分,处理能力和筛分效率比条缝筛分机高;
     2、处理量大,效率高,专门对物料进行脱水、脱介;
     3、全封闭结构、无泄露、改善车间工作环境;
     4、筛箱和筛网根据用户要求可采用不锈钢材质制作,以及筛面角度成弧形透网,易渗漏、耐磨、耐腐蚀;
     5、可自动清洗筛板和进料口。


弧形振动筛

工作原理

  弧形筛的脱水原理是依靠筛条入料侧,尖锐的棱边对煤泥水的切割作用,将煤泥水分离出去;根据使用场合和物料水分的悬殊,弧形筛又分振动弧形筛和无动力弧形筛。HS弧形筛由入料箱、筛箱和筛机座轴翻转,实现入料端和出料端位置对调,达到均匀磨损,延长使用寿命,操作灵活方便。

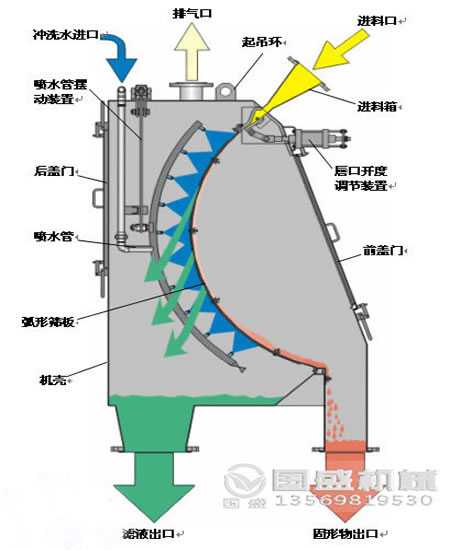

弧形筛工作原理图

技术参数

型号 处理量
(t/h)
筛宽
(mm)
弧形半径
(mm)
包角
(度)
筛孔尺寸
(mm)
HS0715I 40-80 700 2030 45 0.3-10
HS1015I 60-120 1000 45
HS1315I 90-180 1300 45
HS1615I 120-220 1600 45
HS1915I 160-300 1900 45
HS2215I 200-360 2200 45
HS0720I 40-80 700 60
HS1020I 60-120 1000 60
HS1320I 90-180 1300 60
HS1620I 120-120 1600 60
HS1920I 160-300 1900 60
HS2220I 200-36 2200 60
HS2420I 200-400 2400 60
  注:以上弧形振动筛型号尺寸为标准机型,如用户有特殊要求可量身定做。

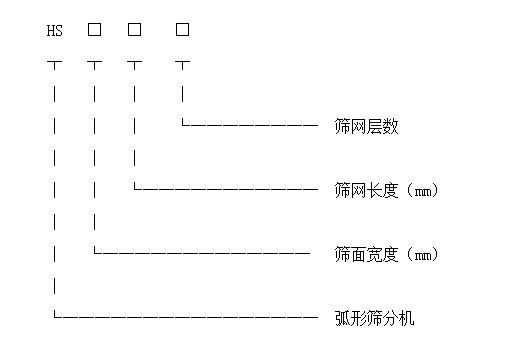

产品型号标识:


弧形筛型号标识图

尺寸对照

型号 外型尺寸(mm)
A A1 B B1 H H1
HS0715I 489 384 700 855 2760 0
HS1015I 489 38 1000 1155 2760 0
HS1315I 489 384 1300 1455 2760 0
HS1615I 489 384 1600 1755 2760 0
HS1915I 489 384 1900 2055 2760 0
HS2215I 489 384 2200 2355 2760 0
HS0720I 666 492 700 855 2905 173
HS1020I 666 492 100 1155 2905 173
HS1320I 666 492 1300 1455 2905 173
HS1620I 666 492 1600 1755 2905 173
HS1920I 666 492 1900 2055 2905 173
HS2220I 666 492 2000 2355 2905 173
HS2420I 666 492 2200 2555 2905 173

弧形筛维护

1、周检:检查振动器及各部分螺栓是否松动,检查橡胶弹簧是否有破损,检查筛面是否破损或筛孔过大,如有应及时处理。
     2、月检:检查筛框结构本身或焊缝有无裂纹,如发现横梁或侧板有裂纹应清理表面,在末端钻5毫米孔铲出坡口并预热补焊,补焊应确保焊透,焊后将缝磨平,再加上加强板,为避免应力集中不允许自行在筛框上进行开孔和焊接附件。
     3、年检:如果是有动力弧形筛,应对振动电机进行大检修、振动电机应全部拆开进行维护,如滚动轴承点蚀、破裂应予以报废,重新装配时要注意偏心块的位置要保持同一相位。
