对辊破碎机

对辊破碎机

热销

【进料粒度】:≤30mm

【生产能力】:5-110t/h

【应用范围】:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石等

【产品介绍】:对辊破碎机简称对辊破或对辊机,也叫辊式破碎机、双辊破碎机。该设备的主要破碎部件是两个辊子,它是利用两辊轮相对旋转运动的圆辊来进行破碎作业的,在碾压物料时,可以对中硬和软矿石物料进行中碎、细碎制砂。在制作过程中,设备的结构简单,出料粒度可调节,破碎粒度更细,处理能力更大,并且操作简便,使用寿命更长

销售热线: 18637334419

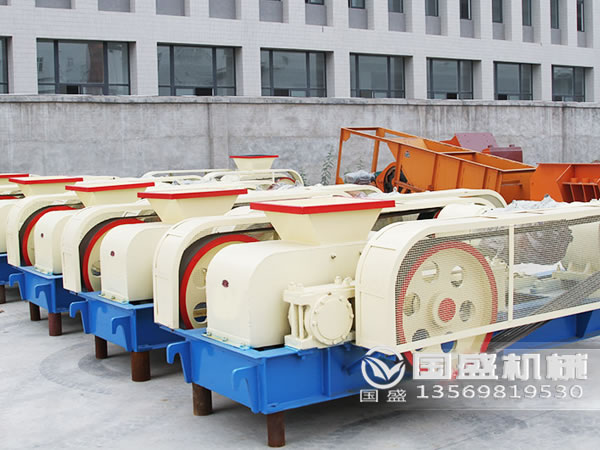

对辊破碎机

      对辊破碎机简称对辊破或对辊机,也叫辊式破碎机、双辊破碎机。该设备的主要破碎部件是两个辊子,它是利用两辊轮相对旋转运动的圆辊来进行破碎作业的,在碾压物料时,可以对中硬和软矿石物料进行中碎、细碎制砂。在制作过程中,设备的结构简单,出料粒度可调节,破碎粒度更细,处理能力更大,并且操作简便,使用寿命更长。适用物料可以达到200余种,其中破碎河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石等物料应用比较广,一致得到了国内外客户的认可和青睐。该设备的型号众多,通常情况下,0740型和1060型是针对河卵石制砂效果更佳。

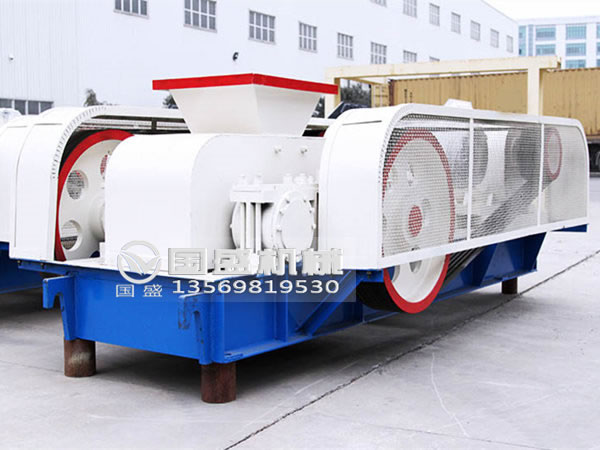

对辊破碎机


应用优势

1.对辊破碎机在处理湿性物料时,对水分要求非常低,碾压效果非常好,破碎机出料口不沾不赌,生产效率高。
2.设备结构简单合理,占地空间小,出料粒度可以任意调节,设备运行时比较平稳可靠,破碎效率高,投入成本也较低,是一款高效节能的破碎设备。
3.对辊破碎机装有安全防护装置,当有大块物料进入破碎腔后,防护装置可以防止物料漏出,一定程度上保证了设备的正常运转。
4.设备内部装有防尘板,密封性能好,避免了破碎后的细小物料对周围环境的污染,整机运行粉尘少,工作噪声低,工作环境较好。
5.之前的旧型对辊机使用一年就需拆开大修,更换辊体,成本较高,而重新进行优化设计的磨料辊体,终身使用时,不需要更换磨机辊体。
6.当有非破碎物料进入破碎腔时,拉簧被压缩,迫使可动破碎辊横向移动,排矿口宽度增大,避免机器损坏。
7.辊面上的齿形、尺寸、排列形式,可随物料性质而改变。

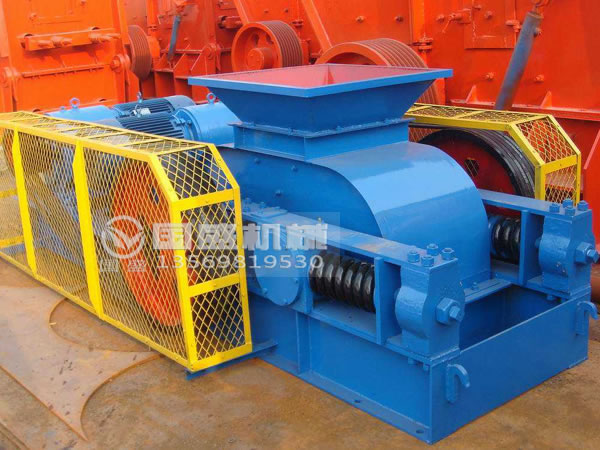

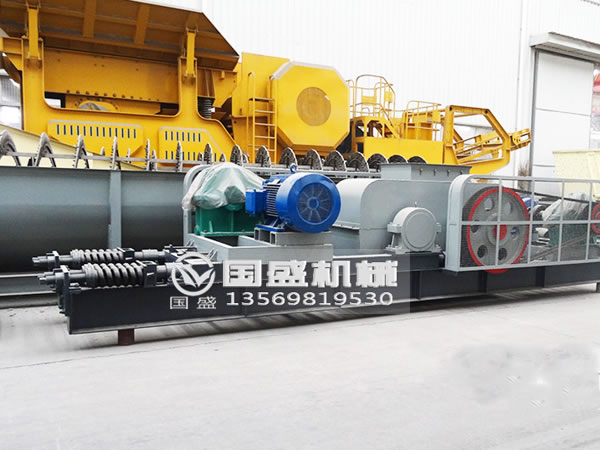

双齿辊破碎机设备


工作原理

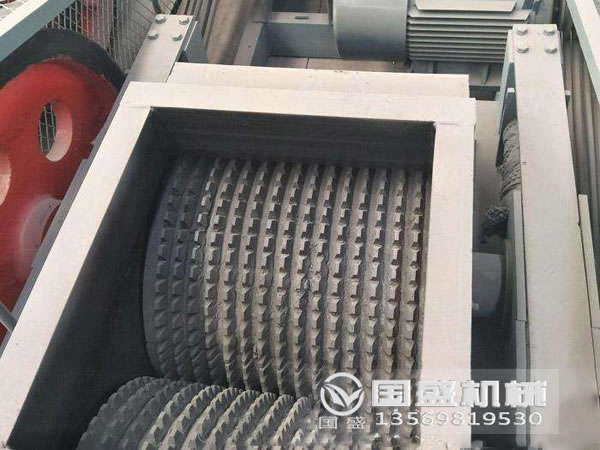

       对辊破碎机利用高强度耐磨合金碾辊相对旋转产生的高挤压力,将破碎物料经给料口落入两辊之间,物料进入上两辊破碎腔以后,受到上磨辊相对旋转的挤压力作用,将物料进行挤压破碎,被破碎的产品从两个辊之间的间隙处破碎成理想颗粒排出,过硬或不可破碎物落下,对辊破碎机两个辊子间隙的大小即决定破碎产品的较大力度,可通过增减两个辊子之间的垫片数量和利用涡轮调整机构进行调整。

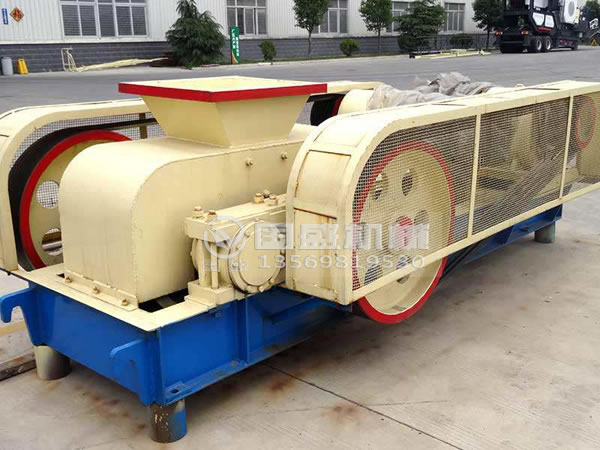

辊式破碎机

       弹簧是辊式破碎机的一个重要保险装置,弹簧的松紧程度对破碎机正常工作和保护机器不受损坏,有极其重要的作用。对辊破碎机供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中等硬度的矿石和岩石之用,尤其在建筑材料工业中生产瓜米石和绿豆砂等产品,有着比一般破碎机械更优异的效果。

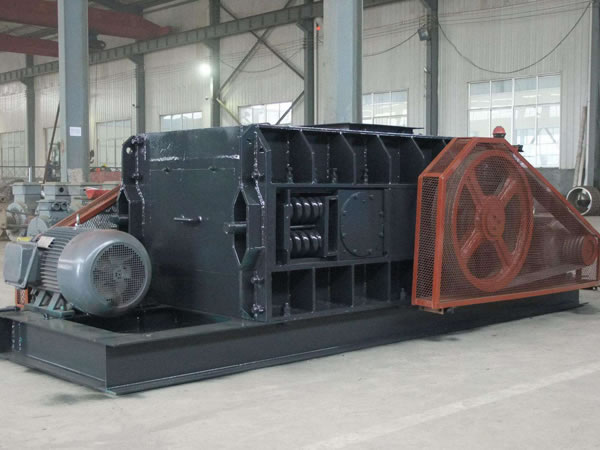

废钢破碎机


对辊破碎机型号参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2

注:其中2表示两个磨辊,P表示破碎机,G表示辊式

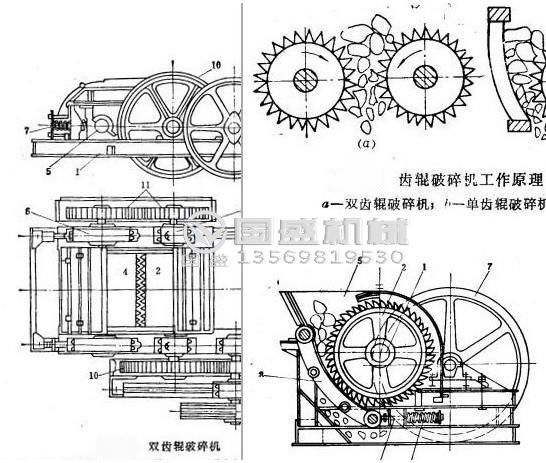

对辊破碎机示意图

客户案例
生产物料:石膏
处理能力:100t/h
设备型号:2PG1560
进料粒度:≤50mm
电机功率:110*2KW
生产优势:对辊破碎机占地面积小,方便移动,为用户有效节省场地成本,设计合理,其电机与破碎腔分离设置,避免电机遭到腐蚀或碰撞损坏,主要的特点就是可破碎含水分低于8%的物料,不会堵塞。

产品结构

      对辊破碎机由破碎辊、出料调节装置、弹簧安全装置、传动装置和底盘等构成。

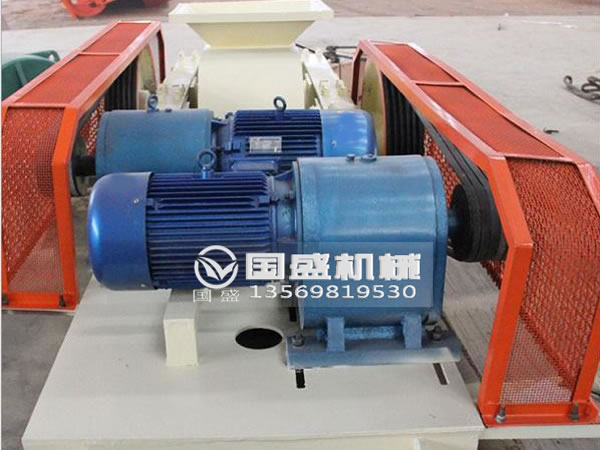

废铁破碎机


1.破碎辊的工作机构是两个相反的旋转辊,滚子轴承和其它滚子轴承是固定的,由辊轴,轮,轧辊皮肤组成打破,滚子与关键和锥的合作面轴轮状,卷皮固定在轮毂的锥形三铁,螺栓螺母使用固定在一起的弧线。
2.出料调节装置就是两辊轮之间装有楔形或垫片的调节装置。
a.楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。
b.垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小 ,当增加垫片时两辊轮间隙变大,出料粒度变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
3.弹簧安全装置是设备中非常重要的组成部分,设备在正常的工作中起到了保护断路器弹簧松紧的作用。设备在运行时弹簧压力能够平衡力量之间的两辊产生的维持放电间隙的港口,使物料颗粒大小均匀。
4.传动装置就是设备的驱动机构,该装置是由两个电机,通过三角皮带传动到槽轮上拖动辊轮破碎物料时,物料从进料口通过辊轮碾压而破碎成品从底架下面排出。当大块非物料进入破碎机时,两辊之间的距离将发生变化,长齿轮仍然可以保证正确啮合,为了安全根据实际情况自行安装安全罩。

金属破碎机


注意事项

1.在生产破碎过程中,如有不可破碎物落入双辊 ,但无法通过对辊破碎机时,不可破碎物就会在双辊间反复翻转,造成双辊损坏,甚至造成设备停机,缩短双辊的使用寿命,因此在使用前,可在对辊破碎机进料口添加除铁装置,避免此故障的发生。
2.在破碎含水量较大或粘性大的物料时,容易产生物料粘连或卡进料口的现象,此时,要及时停机并对堵塞原因进行处理,控制和避免物料的含水量,注意观察进料防止进料口卡料,不可以在对辊破碎机运转时直接进行疏通工作,以免损伤设备和损伤操作人员。
3.当对辊破碎机运转较长时间后,辊面面积会磨损较大,会引起产品粒度过细,要注意整排矿口或对设备进行检修。
4.在使用对辊破碎机时,必须要对设备的润滑油脂量进行检查,避免润滑油脂缺少造成对双辊轴承的磨损,所以要时刻保持设备良好的润滑状态,有效延长设备的使用寿命,
5.在对辊破碎机进行生产工作后,要对设备进行定期的维护和检修设备,才能保持设备持续稳定的生产能力。

小型对辊式粉碎机
