直线振动筛

直线振动筛

热销

【进料粒度】:4目-80目

【生产能力】:0.5-80 T/H

【应用范围】:直线振动筛(直线筛)系高效新型的筛分设备广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业.

【产品介绍】:DZSF直线振动筛是一种多功能筛分设备,这种直线振动筛不但可以应用在各个行业中,还具有产量大、精度高的特点,主要是根据您需要筛分的物料来定制会更加合理。

销售热线: 18637334419

产品视频




直线振动筛

       DZSF直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出可制作成全封闭结构,运行过程中无粉尘溢散,自动排料,更适合于流水线作业。

直线振动筛图


直线振动筛厂家

产品优势

1、全封闭结构,无粉尘溢散,改善车间环境,符合环保要求;
     2、独特的装网结构,无混级、串料现象且自动排料,更适合于24小时流水线作业;
     3、耗能低、产量高;
     4、结构简单、性能可靠、维护方便、筛网使用寿命长;
     5、直线筛筛网分为1-5层不等,可根据实际需要选择层数;
     6、可根据物料粒度、生产量改变筛面间距及倾角。


直线筛图

工作原理

  直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此直线筛的运动轨迹为一条直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起做跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。



产品结构:


直线振动筛结构图

技术参数

型号 筛面
尺寸
(宽×长)
层数 电机型号
YZS
电压
(V)
功率
(KW)
振次
(r/min)
振幅
(mm)
外形尺寸 设备重量
(kg)
长(mm) 宽(mm) 高(mm)
DZSF0510 500×1000 1-3 3-6 380 0.25×2 960 2-4 1100-1300 740 840-1120 260-340
4-6 5-4 380 0.25×2 1460 1360-1480 1180-1240 340-380
DZSF0612 600×1200 1-3 3-6 380 0.25×2 960 2-4 1300-1500 840 840-1120 280-350
4-6 5-4 380 0.25×2 1460 1500-1700 1180-1240 350-420
DZSF0816 800×1600 1-3 5-6 380 0.37×2 960 2-4 1800-1960 1040 840-1120 450-550
4-6 10-4 380 0.55×2 1460 2024-2160 1180-1240 600-700
DZSF1020 1000×2000 1-3 10-6 380 0.75×2 960 2-4 2200-2400 1100 1040-1230 880-980
4-6 15-6 380 1.1×2 960 2400-2600 1260 1300-1370 1100-1400
DZSF1224 1200×2400 1-3 15-6 380 1.1×2 960 3-5 2500-2700 1300 1040-1230 1250-1550
4-6 20-6 380 1.5×2 960 2900-3100 1440 1300-1370 1650-1900
DZSF1530 1500×3000 1-3 20-6 380 1.5×2 960 3-5 3200-3500 1600 1040-1230 1490-1700
4-6 30-6 380 2.2×2 960 3600-3800 1760 1300-1370 1800-2200
     注:以上直线振动筛型号尺寸为标准直线筛机型,如用户有特殊要求可量身定做。

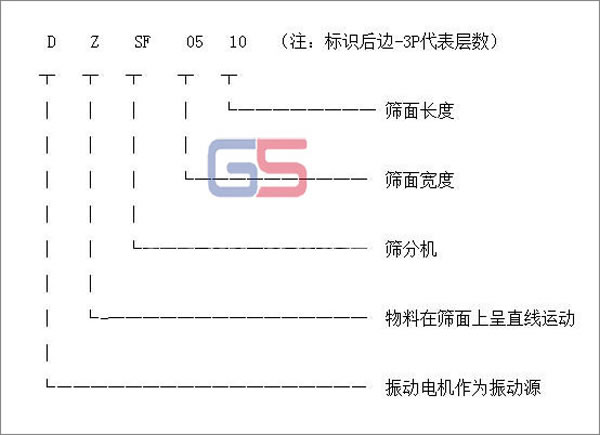

产品型号标识:



直线振动筛型号标识图

直线筛维护

  1、振动电机的保养:电机应定期更换润滑油、定期清理电机内杂质。电机偏心块应每天检查以确保激振力的正常;
       2、筛网、筛框的保养:筛网与筛框是直线筛直接接触物料的部件,该部件的保养可从筛网及筛框的清洗、筛网张紧度的检查、筛框的内、外部清理做起;
       3、清网装置的保养:由于清网装置直接或间接的接触物料,所以必须保证清网装置的清洁度与完整度,如发现不完整应立即更换;
       4、减震系统的维护:减振系统也就是我们常说的振动弹簧。该系统是作为直线筛的支撑于降低筛框与底座的摩擦的装置。日常维护时应注意弹簧是否变形,是否出现裂痕或高低不一,如发现应立即更换或调整。
