甲带给料机

甲带给料机

热销

【进料粒度】:≤1200mm

【生产能力】:≤1200th

【应用范围】:应用在冶金、化工、建筑等大型高产高效行业

【产品介绍】:甲带给料机是一款新型连续喂送物料的给料设备。通常情况下,该设备的给送量每小时可达数千吨,普通机型无法比拟

销售热线: 18637334419

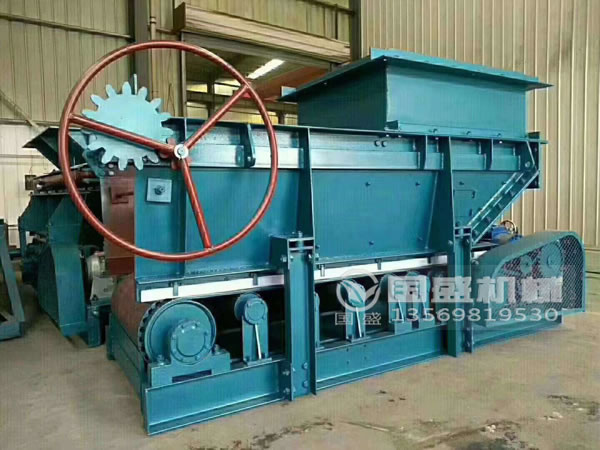

GLD型甲带给料机

      甲带给料机是精煤生产线中不可缺少的设备,该设备被广泛应用在冶金、化工、建筑等大型高产高效行业,尤其适合用于散装物料输送系统中,是一款新型连续喂送物料的给料设备。通常情况下,该设备的给送量每小时可达数千吨,普通机型无法比拟。

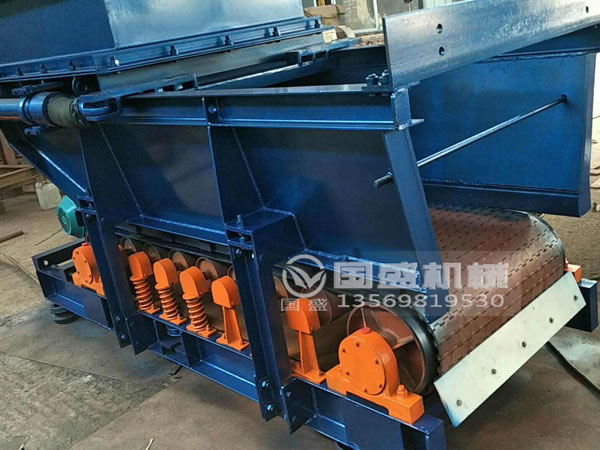

甲带给料机

产品特点

1.该设备运行平稳可靠,运行功率小,能量消耗少,但是给料量比较大,平均每小时可达到数千吨,高效稳定,运行经济性能好。
2.甲带给料机运行所产生的噪音比较小,物料在密封装置中喂送,而且投入成本较低,是一款节能环保型设备。
3.在对设备进行调速时,可以手动或电气无级调速,还可根据客户的不同要求,调整给料量和运行速度,全面实现远程控制操作。
4.该设备是一款通用型极强的设备,通用性零部件占百分之九十以上,安装、维修简便,各个配件的磨损小,维修量小。
5.料仓的底部设置有多组缓冲托辊,增强了抗冲击能力,有效保护甲带不受磨损,使用寿命长。
6.内部设有破拱装置,能够克服料仓内产生的气堵、结拱现象,确保物料畅通无阻,还可替换现用的其它类型的给料机。

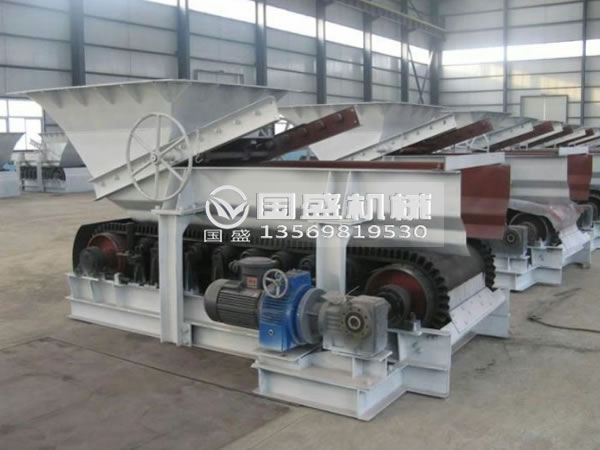

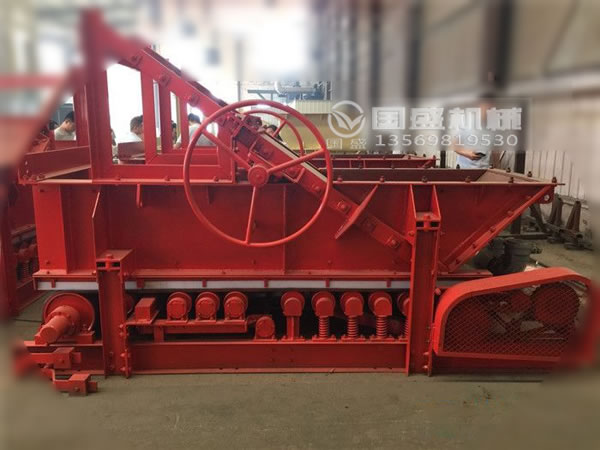

甲带式给煤机

产品特性

1.由于设备导料槽和胶带之间采用密封装置,使得物料两者几乎没有间隙,对物料起到了密封保护作用,也对环境起到了环保作用。
2.如果想要改变设备的喂送量,可以通过调节设备减速机的调速手轮来改变输出轴的转速,从而改变喂送量。
3.如果想要改变甲带的运行速度,可以通过调节设备的变频器频率来改变。
4.改变进料口大小可通过闸板开度大小来实现。
5.甲带给料机运行中,系统主要负荷均由滚动轴承支撑,运行阻力小,设备所需驱动功率小,系统各零部件工作寿命长。

甲带式给煤机常见故障

工作原理

      在给送物料时,物料从该设备上一道工序中进入,经联接段进入导料槽进料口落到甲带之上,利用物料和甲带的相互摩擦力向前运行,在出料口形成有角度的静止堆积,同时驱动滚筒在驱动装置的驱动下开始旋转,并带动甲带一起旋转运动,胶带带动甲带上的物料,将其推向出料口转向回程,物料就会不断的从出料口排出,随着惯性落到下一个设备中,完成给料过程。

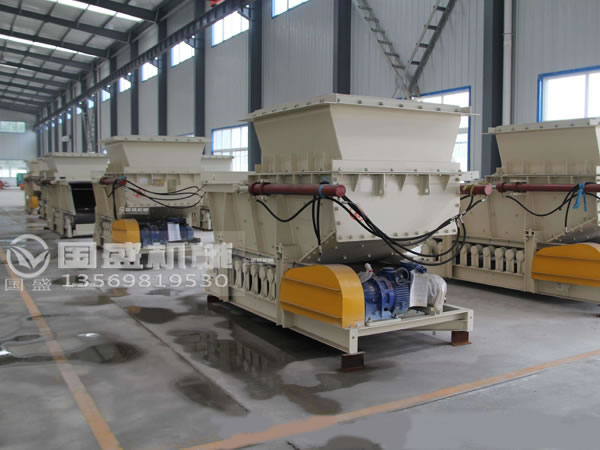

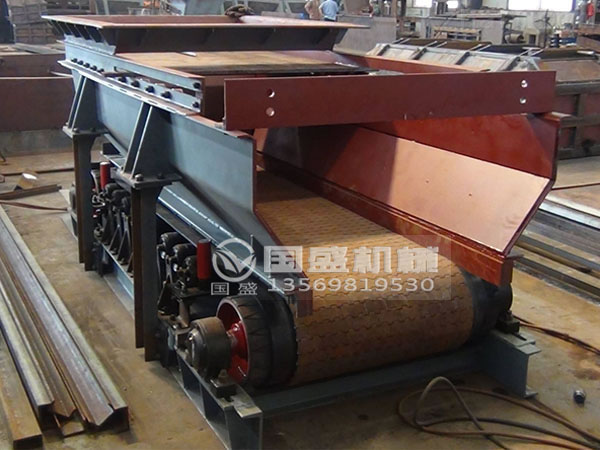

甲带给料机液压闸门

      密封装置对从导料槽和胶带之间的间隙中漏出的物料提供密封,对于粘结在甲带上的未卸净物料在回程中,受重力、振动等因素影响不断掉落于下护板上,而后又被甲带之甲片上凸起的刮料板再带回出料口重新卸料。

甲带给料机工作原理

技术参数

规格型号 功率kw 电压v 较大给料量t/h 较大带速m/s 外形尺寸mm 长×宽×高 重量kg
GTD800/5.5/S 5.5

AC 380

AC 660

800 0.48 2953×1266×1655 3700
GTD800/5.5/B 5.5 800 0.48 2953×1266×1655 3700
GTD1200/5.5/S 7.5 1200 0.72 2953×1266×1655 3720
GTD800/5.5/S 7.5 1200 0.72 2953×1266×1655 3720
GTD1200/5.5/B 7.5 2000 0.72 3468×1466×1811 4200
GTD2000/7.5/S 7.5 2000 0.72 3468×1466×1811 4200
GTD2000/7.5/B 11 3300 0.99 3468×1466×2295 5200
GTD3300/11/S 11 3300 0.99 3468×1466×2295 5200
GTD4400/11/S 11 4400 1.5 3570×1712×2395 6200
GTD4400/11/B 11 4400 1.5 3570×1712×2395 6200

产品结构

      甲带给料机采用带式输送机原理,输送动力是组合式无级调速减速机电机,其带速根据需要可通过手动或变频器任意调节。联接段安装于料仓口部,在其下安装导料槽,在导料槽下安装甲带给料装置。
      甲带给料机有连接段、导料槽、闸门机构、驱动电机、传动滚筒、改向滚筒、环形胶带和甲带等组成的,环形胶带被甲带包裹,环形胶带主要起牵引作用,甲带是承载运输物料的主要部件,这样甲带有效的保护了环形胶带不被坚硬物煤、杂物划伤、撕裂的危险。
      驱动装置由无级变速减速机经链传动带动驱动滚筒,驱动装置和甲带给料装置均安装在托架上,并可调整位置;为减少摩擦力,给料机导料槽横截面为倒梯形;在导料槽上,安装有闸门机构和驱动手轮,在维护时实现出料口的开闭。

甲带给料机产品结构

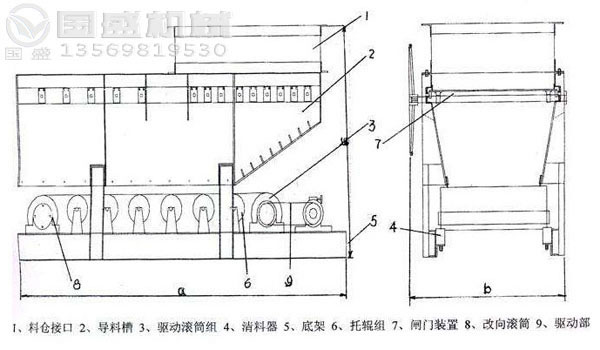

示意图

甲带给料机示意图

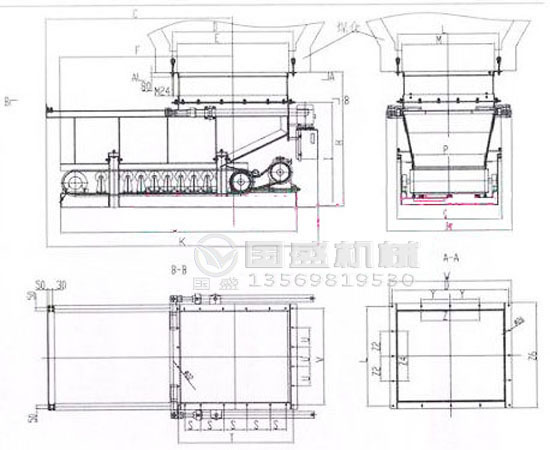

甲带给料机闸门结构

使用说明书

1.经常的维护和检修是延长机器使用寿命,确保正常工作的重要手段,用户应予以重视。对于润滑,应注意以下几点:
(1)本机采用稀油飞溅润滑,润滑油应根据使用地点、气温条件决定,一般采用齿轮油;
(2)应保证激振器中的稀油面高于油标高度(通过接头 弯管加注),每3-6个月必须更换一次,换油时应用洁净的汽油或煤油清洗油箱、轴承滚道及齿轮表面。

甲带给料机使用须知

2.安全技术:
(1)本机操作人员,须经安全技术教育;
(2)运转时,严禁机边立人,用手触摸机体、调整、清整、清理或检修等;
(3)机器设备应接地,电线应可靠绝缘,并装在蛇皮管内,经常检查电机接线是否磨损和漏电。

甲带给料机安全技术
