ZSG高效重型振动筛

ZSG高效重型振动筛

热销

【进料粒度】:≤350mm

【生产能力】:≤500t/h

【应用范围】:冶金、矿山、煤炭、建材、电力、化工等行业

【产品介绍】:ZSG高效重型振动筛是一种新型高效的通用筛分[1] 设备,其筛箱运动轨迹近似为直线,具有结构简单,筛分能力大且能耗少、维修简便等特点。

销售热线: 18637334419

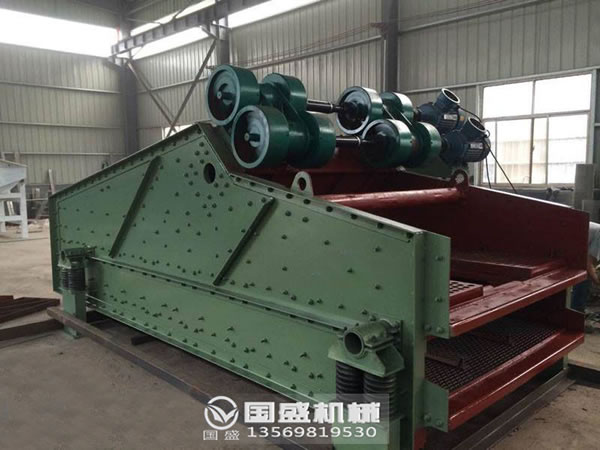

重型振动筛

  高效重型振动筛是我公司自行研制的一种新型、高效的筛分设备,广泛应用于冶金行业,是高炉槽下、焦化厂、选矿厂常用的筛分机械。该机采用新型节能振动电机或激振器作振动源,采用橡胶弹簧支撑并隔振,具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。

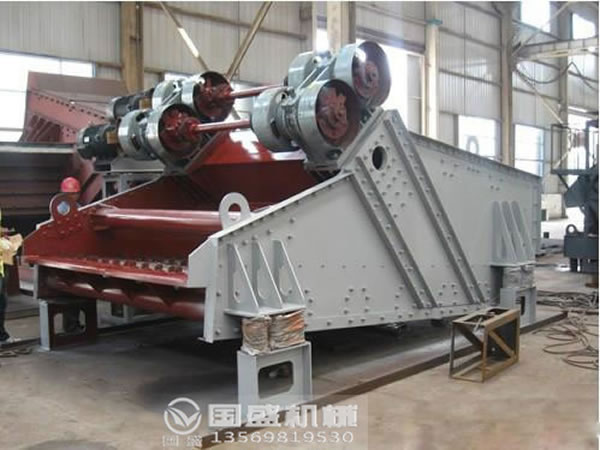

高效重型振动筛

产品优势

1、结构合理,体积小,重量轻,便于安装及工艺布置;
     2、耗能小,处理能力大;
     3、坚固耐用,使用寿命长,价格低;
     4、筛网由小块拼装,且更换极为简单。


高效振动筛

工作原理

  高效重型筛是利用振动电机或普通电机激振器做为振动源,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。ZSG系列高效重型振动筛由振动源、筛体、减振装置和底托组成,筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用,方便、安装及维修简便等优点。

重型振动筛


技术参数

型号 筛分能力 配用电机 电压
(V)
功率
(KW)
振频
(Hz)
双振幅
(mm)
配用激振器
粒度(mm) t/h
ZSG-1540 ≤350 25-400 Y132M1-6 380 4.0 16 6-8 FJZY-100-6
ZSG-1550 ≤350 30-500 Y132M2-6 380 5.5 16 6-8 FJZY-100-6
ZSG-1530 ≤350 20-350 Y132M1-6 380 4.0 16 6-8 FJZY-100-6
ZSG-1540 ≤350 25-400 Y132M2-6 380 5.5 16 8-10 FJZY-160-6
ZSG-1550 ≤350 30-500 Y132M2-6 380 5.5 16 8-10 YJZG-160-6
注:以上高效重型振动筛型号尺寸为标准机型,如用户有特殊要求可量身定做。

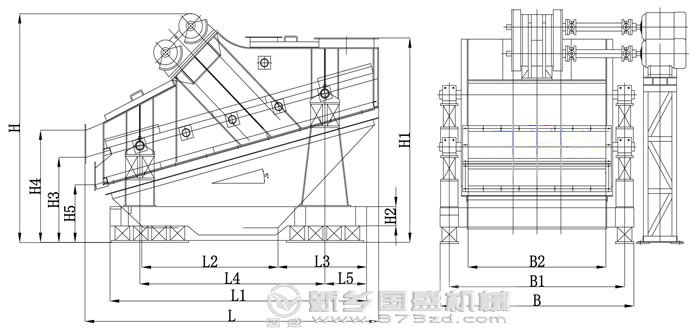

尺寸对照

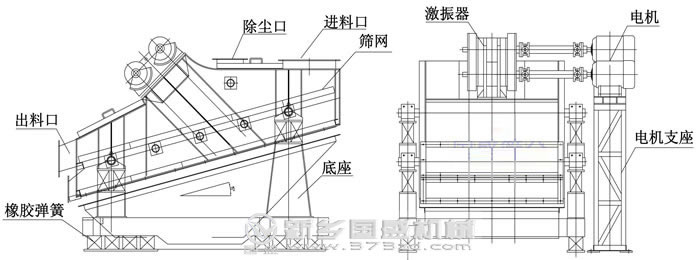

高效重型振动筛结构

型号 ZSG-1540 ZSG-1550 ZSG-1530 ZSG-1540 ZSG-1550
L 4000 5000 3000 4000 5000
L1 3775 4775 2520 3460 4520
L2 2712 3662 1667 2457 3247
L3 823 873 613 823 1023
L4 2945 3925 1770 2220 3220
L5 580 600 530 900 900
B 2160 2160 2160 2160 2160
B1 1910 1910 1910 1910 1910
B2 1500 1500 1500 1500 1500
H 2300 2703 2220 2700 2940
H1 2020 2370 1924 2300 2610
H3 640 615 730 850 870
H4 1000 1140 1120 1200 1260
H5     440 600 645

重型振动筛维护

1、启动的时候要在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料,停机前 应先停止给料,待筛面物料排出后再停机,工作过程中应经常观察筛机运行情况,如果发现有不正常的声响或噪音,应及时停机检查,找出原因,排除故障。
    2、启动时,注意有无异常杂音,电流是否稳定,振动有无不正常的情况。
    3、筛箱侧板和横梁如出现裂缝应及时焊补,可先在裂纹发展端钻一小孔,然后用碳弧气刨将裂纹处刨一坡口,再进行焊补,焊补是应严格按焊接工艺进行。
    4、筛机的轴承一般经8-12个月更换一次,传动皮带2-3个月更换一次,弹簧的寿命不低于3-6个月,筛框的寿命在两年以上。
    5、ZSG高效重型筛若采用润滑脂润滑,应每月加注一次润滑油。油量不宜过多,加油量不应超过整个轴承空间的三分之二,否则会引起轴承温度过高。
    6、经常检查筛机上各连接螺栓的紧固情况。振动器与筛箱的连接螺栓的紧固情况更应引起重视,若发现松动应及时拧紧。
    7、定期检测筛网是否松动,筛网松动是影响生产效率的重要因素,发现后应立即索紧。
