直排筛

直排筛

热销

【进料粒度】:3mm-100目之间

【生产能力】:1-30t/h

【应用范围】:化肥、医药粉、涂料、颜料、化妆品、油脂、树脂、陶瓷浆、粘土泥浆、生石灰、耐火材料粉末、冶金粉末、电磁粉末、研磨粉、果汁、饮料、食糖、食盐、味精、调料、奶粉、淀粉、面粉、米粉、碳粉、石墨粉、猛粉、碳酸锂、助溶剂等的除杂和过滤。

【产品介绍】:直排筛也称直排振动筛,物料运行轨迹有多种调节形式,设备适用性显著增加;物料直接排放有更大的处理量。

销售热线: 18637334419

直排筛

       直排筛是国盛公司首推主打产品,有单振动电机模式和双振动电机模式两种,这两种直排筛对物料的适应能力很强大,可以筛分多种不同物料。直排筛以高频振动电机为激振源,物料进入系统内部后,受振动源作用力在筛面上做三维旋转运动,面粉和结块充分分散,快速过网直接进入下部面仓。杂质异物被分离,向排渣口排出,起到生产线上的“安全员”作用。

直排筛

产品优势

1、占地面积小、移动轻便、成本低;
     2、耗能低、效率高。
     3、内外部易清理,无卫生死角,符合食品、医药行业使用标准;
     4、自动化作业,可24小时连续生产;
     5、全封闭结构,液体不泄漏,粉尘不飞扬;
     6、超静低音设计,正常为70分贝;
     7、可单层、多层使用,一次多级筛选。

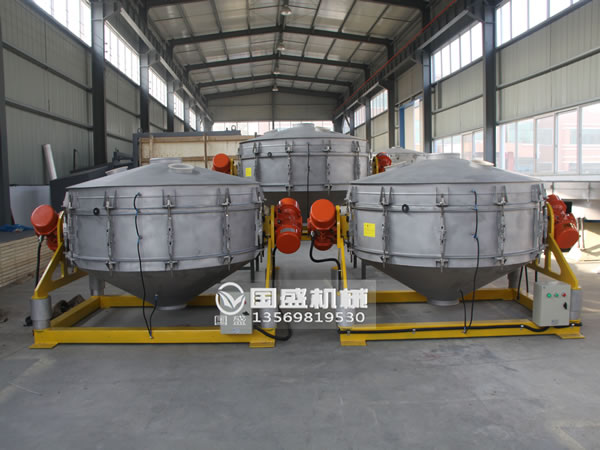

直排振动筛

工作原理

      直排筛是在旋振筛的基础上设计的一种筛分过滤筛,通过两台相同大小的振动电机对称的安装在筛体的两侧,和旋振筛一样,电机的上下两端都安装有偏心重锤,电机在转动时产生三次元运动作用于筛面从而达成对物料的筛分作业,同时出料口为直排式设计来提高排料的速度。

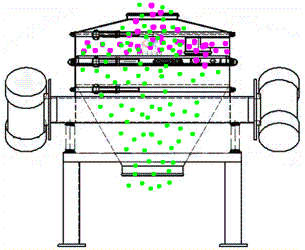

直排筛工作原理图

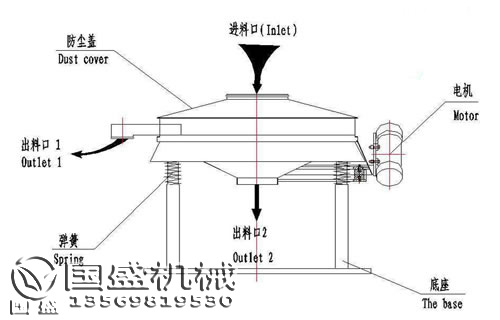

直排筛结构图



技术参数

型号 功率
(KW)
筛面直径
(mm)
有效筛面
(㎡)
体积
(mm)
ZPS-600 0.18 520 0.2124 740×600×560
ZPS-800 0.25 720 0.4072 1010×800×600
ZPS-1000 0.37 890 0.6221 1200×970×640
ZPS-1200 0.55 1090 0.9331 1430×1170×700
ZPS-1500 0.75 1390 1.5175 1780×1470×760
注:以上直排筛型号尺寸为标准机型,如用户有特殊要求可量身定做。

产品尺寸对照:

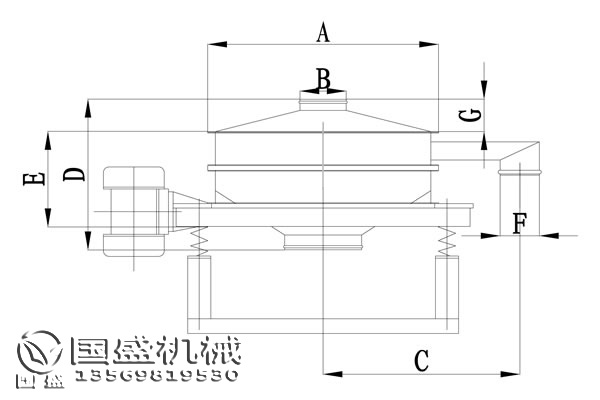

直排筛结构图

型号 A B C D E F G
ZPS-600 600 150 380 560 325 120 80
ZPS-800 800 200 540 600 350 125 90
ZPS-1000 970 250 640 640 350 150 100
ZPS-1200 1170 250 700 700 400 180 120
ZPS-1500 1470 250 760 760 440 200 120

直排筛类型

直排筛按照振动源可划分为两种:
    单振源直排筛:单电机,物料在筛网表面主要产生上下振动,无自动排料功能。

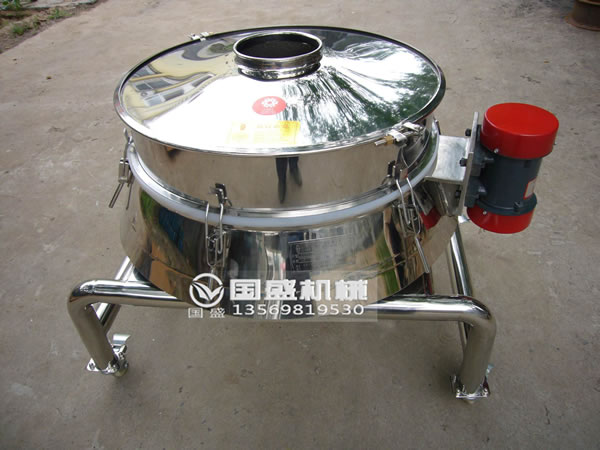

单振源直排筛图

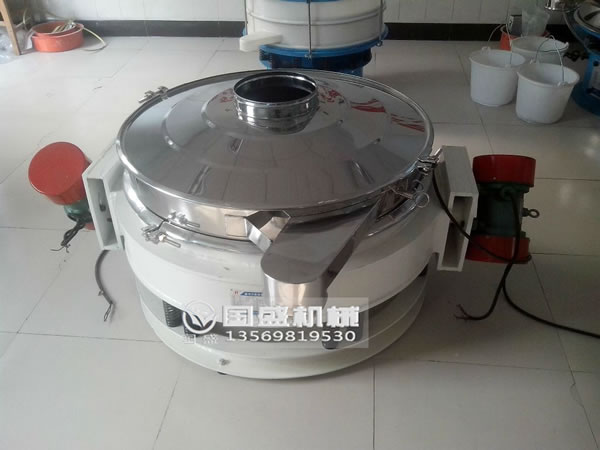

    双振源直排筛:双电机,物料在筛网表面产生漩涡运动,有自动排料功能;

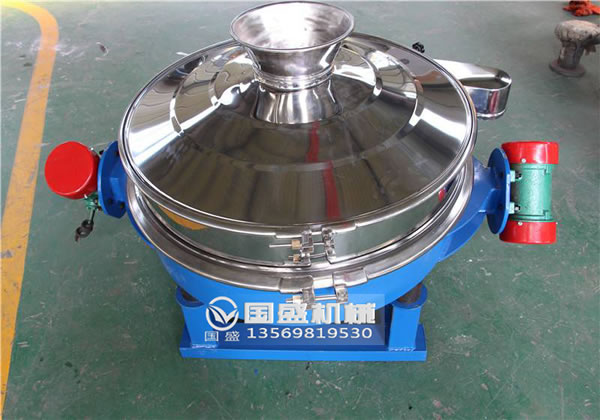

双振源直排筛

产品维护

1、本机应装设电气保护装置。
     2、应定期检测筛网松动情况,筛网松动是影响筛分效率的直接因素。
     3、当电机旋转方向不符合要求时,调整电源相序即可。
     4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
     5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
     6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。
