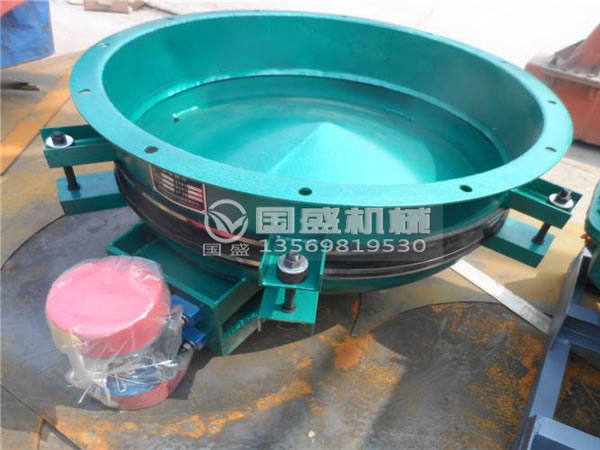

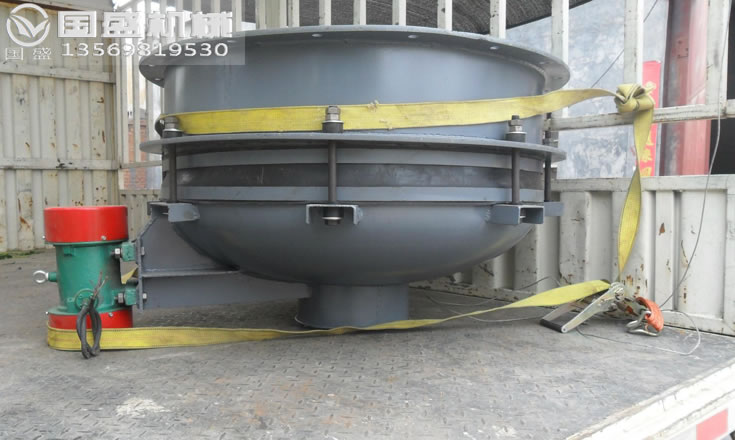

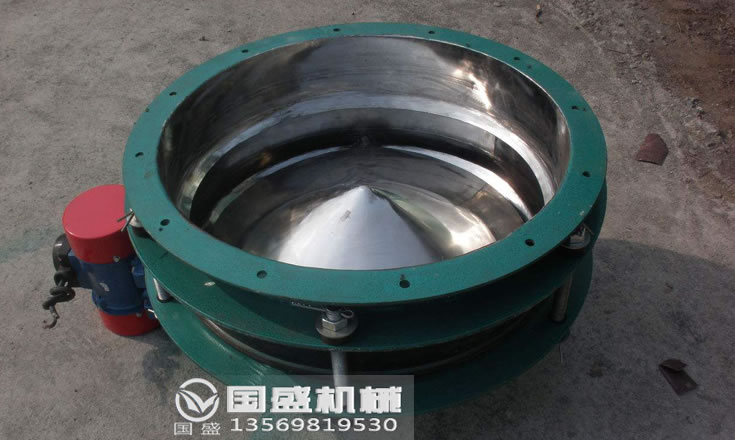

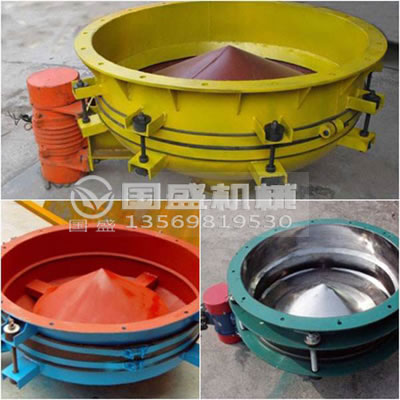

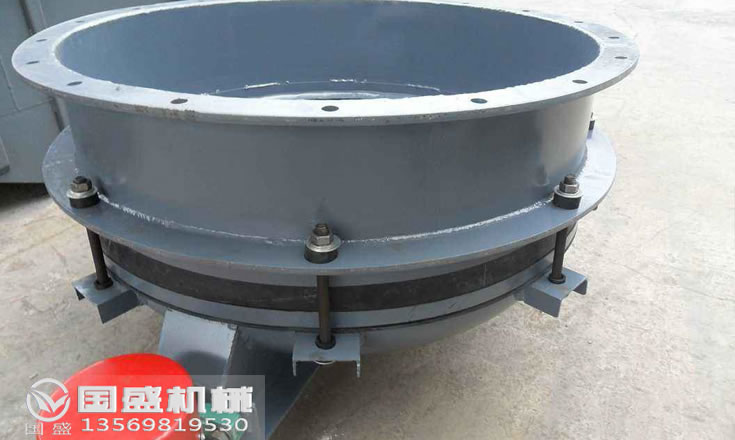

振动给料斗

ZDL振动给料斗是一款新型破拱和给料设备，主要是由定向机构、圆形料斗、底座支架、支撑弹簧、料斗和驱动装置和电磁铁等部件组成，圆形料斗内侧设计有螺旋上升的卸料槽，设备的定向机构通常情况下会安装在卸料槽的出口处，通过料斗的不停振动，使得物料活化，均匀送料，防止物料起拱或堵塞料口该设备可以实现完全密封输送，粉尘不外扬，不污染环境。

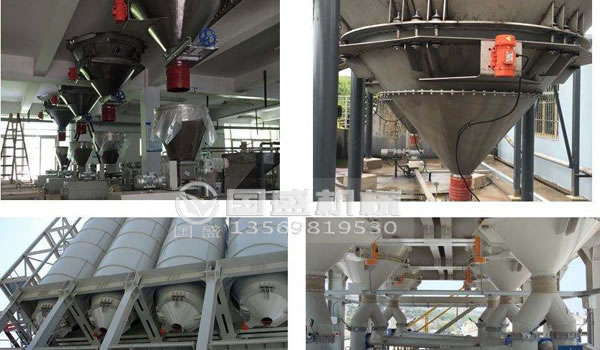

应用范围

在农业方面：家畜饲料、养料、粉料等。

在建材工业方面：水泥、水泥生料、付料等。

在木材工业方面：木屑、锯木面、副产品等。

在塑料工业方面：塑料粉、塑料颗粒、磨碎了的片料等。

在环保方面：过滤物、回收物、苏打灰、飞灰、固定残渣、废料等。

在陶瓷工业方面：粘土、陶土、二氧化硅、砂、抛光材料、熟石膏、铝氧化粉等。

在粮食及食品工业方面：面粉、大豆、花生、淀粉、奶粉、食盐、砂糖、维生素补品等。

在机械及冶金工业方面：铸型沙、铁矿石、烧结矿、矿粉、氧化铁粉、煤粉、二氧化锰、氧化铝粉、氧化亚铅、铝粉、氧化钛、铁合金、非铁合金添加剂、粘结剂、混合料等。

在军工及化学工业方面：硫酸铵、硝酸an、高氯酸铵、氯化钾、固体喷气燃料、氯化氨、尿素、碳酸氢钠、硫酸钡、纯碱、滑石、碳黑、活性碳、煤粉、熟石灰、颜料、添加剂等。

产品特点

1.由于设备设有定向机构，可以防止物料堵塞、起拱，破拱助流能力强。而且还有给料的作用，连续、均匀、准确，并且不必再安装料仓闸门。

2.该设备结构简单，安装操作简便，运行平稳可靠，消耗的能量少，所产生的噪音低，对各个配件的磨损比较少，维修方便。

3.密封性好，实现全封闭给料，无需局部防尘或防毒。

4.安装高度低，可取代料仓锥体或部分锥体，不需要基础和附加装置。

5.较大的优势就是设有电器控制系统，在停机时所产生的惯性小，无冲击力。

6.仓内物料排出过程无颗粒度离析现象。

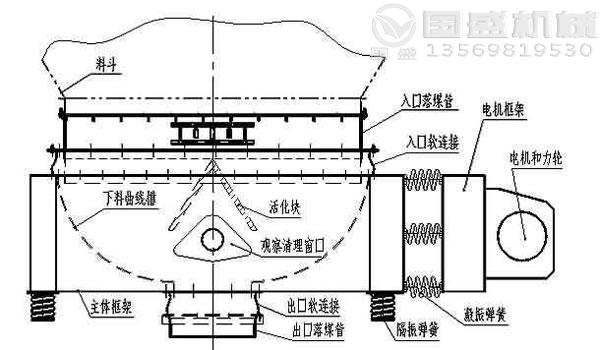

工作原理

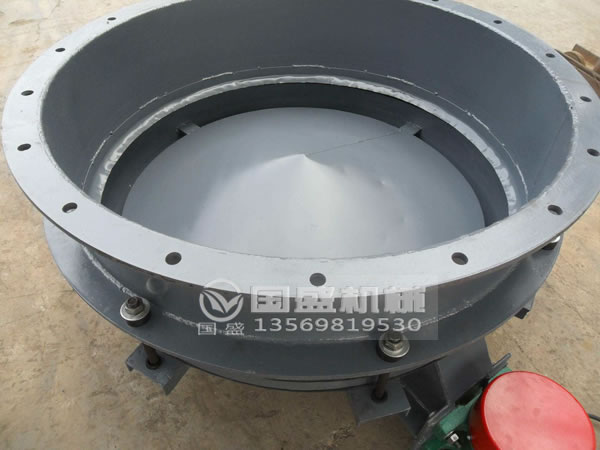

ZDL振动给料斗是用螺栓固定在储料仓下部，料斗内装有球面活化器，它将水平方向的激振力分解为沿球面法线方向和切线方向的分力。法线方向沿放射方向传递到物料深处，从而破坏了料仓内的垂直料拱，促使活化器上部的物料从中心向四周快速移动，再沿仓壁下滑，实现物料的整体流动，从出料口均匀排出。

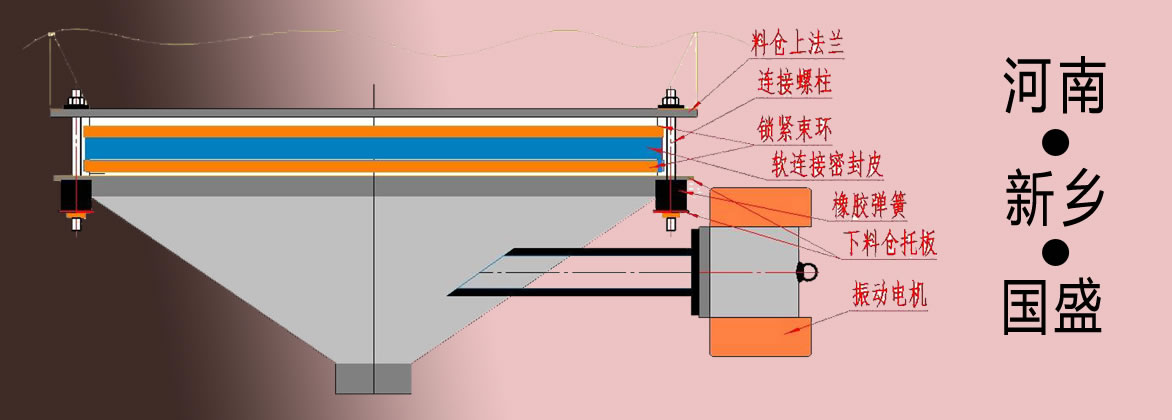

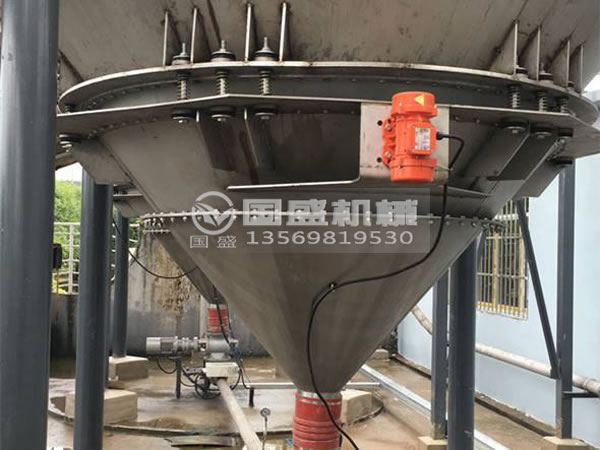

振动料斗外侧安装有振动电机，它是振动料斗的激振源，当电磁铁线圈中通入电流后，设备的料盘被会被带动作小振幅高频率的上下往复式振动并通过倾斜安装的支承弹簧同时产生微振幅往返扭振，振动斗由橡胶减振装置吊装在固定斗下部，固定斗与振动料斗之间的缝隙用橡胶圈密封着，电机启动后，产生惯性激振力，使振动料斗内的球面活化器产生强烈的水平振动，从而完成给料目的。

设备在运行中，可以通过调整激振力的大小和电磁铁线圈的输入电压，可以有效改变设备的喂送量。

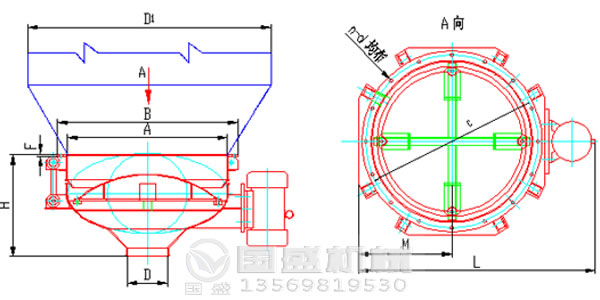

振动料斗型号参数

型号	振动斗直径A	相配料仓直径Φ（M）	参考流量		电机功率KW	外形尺寸		法兰外径C	安装尺寸			重量(kg）	激振力范围（kg）	出料口D
型号	振动斗直径A	相配料仓直径Φ（M）	生料（t/h）	水泥（t/h）	电机功率KW	长L	高H	法兰外径C	法兰盘直径B	孔数n	孔径d	重量(kg）	激振力范围（kg）	出料口D
GZD04	400	0.4-0.8	4-7	6-13	0.15	670	295	490	450	12	14	50	0-150	120
GZD06	600	0.6-1.2	7-13	8-20	0.2	900	396	710	660	16	14	100	0-250	150
GZD08	800	0.8-1.6	15-30	35-50	0.5	1120	530	930	880	16	20	180	0-500	200
GZD10	1000	1.0-2.0	20-50	50-80	0.75	1305	635	1130	1080	16	20	300	0-1000	250
GZD12	1200	1.2-2.4	30-100		1.10	1680	730	1330	1280	16	20	450	0-1500	250
GZD15	1500	1.5-3.0	40-120		1.50	2080	930	1660	1590	24	24	650	0-2000	300
GZD20	2000	2.0-4.0	60-160		1.50	2420	1055	2200	2120	36	24	1200	0-3000	400
