正弦滚轴筛

正弦滚轴筛

热销

【进料粒度】:≤2000mm

【生产能力】:≤2500t/h

【应用范围】:广泛适于煤炭、电力、煤化工、焦化、冶金、建材、化工等行业

【产品介绍】:正弦滚轴筛是一种处理量大、分级粒度小、筛分效率高的筛分设备,通常会作为火力发电厂输煤系统中必不可少的设备

销售热线: 18637334419

正弦滚轴筛简介

      正弦滚轴筛是一种处理量大、分级粒度小、筛分效率高的筛分设备,通常会作为火力发电厂输煤系统中必不可少的设备,主要有机架、筛板、硬齿面减速机、筛轴、轴承座、电动推杆、切换档板、内旁路等组成。
      正弦滚轴筛采用椭圆形筛片转动所产生的正弦波扰动原理,在煤矿业的适应性广,尤其对高水分的煤更具有优越性,不易堵塞,能够提高碎煤机的工作效率,又可以降低碎煤机电能消耗和金属磨损,具有结构简单、运行平稳、无振动、噪音低、粉尘少、出力大的特点。





工作原理

      正弦滚轴筛的筛面由多组同向旋转的筛轴组成,请查阅我厂家产品详细滚轴筛结构图可了解到详细参数,滚轴筛每根筛轴安装若干等距筛片,为了使筛上的物料层松动以便于透筛,筛盘形状有偏心的和异形的。为防止物料卡住筛轴,装有安全保险装置。滚轴筛全部为座式,有左传动和右传动之分,又分带走轮和不带走轮的,带走轮的可在钢轨上移动。
      正弦滚轴筛是利用单电机单轴旋转推动物料沿筛面向前运动,同时将物料打松散。小于筛孔间隙的颗粒受自重及筛轴的旋转力的作用,透过筛轴间的缝隙落下,大于筛孔间隙的颗粒留在筛面上继续向前运动,并落入碎煤机,以达到筛分的目的。

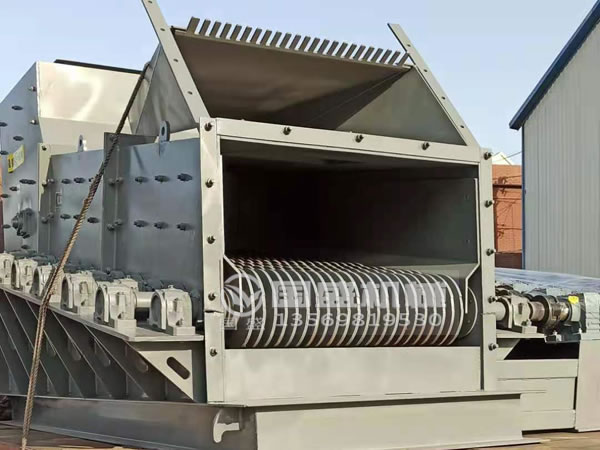

正弦滚轴筛

正弦筛

性能特点

1.筛分效率高,筛分效率达90%以上
●自清理原理,保证筛孔始终通透,保证有效开孔率高;
●筛片具有强制排料功能,增大合格颗粒透孔速度;“动态筛孔”的设计,使筛面上的料流受到筛轴动力牵引输送的同时被搅动,细粒受重力、摩擦力和筛片向下“搓动”作用被分离沿筛孔加速透筛。
●物料波浪曲线运动,及筛片的高速搅拌作用,增加物料接触筛面时间,增加透筛几率。
2.可靠性高
●机器低速平稳运转,无任何振动及冲击载荷,避免振动筛分设备的疲劳损伤问题。
●合理的动力配置和合理的筛面结构,使筛机内物料负荷均匀分配,保证滚轴筛运转平稳。
●轴承、动力系统、电器系统均为可靠知名品牌
●筛机内均匀料层及高耐磨材料制作的筛片,使得筛片使用寿命是振动筛分设备筛网寿命的3-5倍。
●简洁牢固的设备结构及足够刚性的筛片,可承受大料流及大块物料的冲击。
●单轴驱动,合理功率配置,大大减少整机运行故障率。减少系统内“非停”现象。
3.环保性高
●运转平稳,噪音小于70dB。
●整机全密封运行,无粉尘外溢,满足高环保标准要求。
4.处理量大
●“动筛孔”及高筛分效率使得滚轴筛单位面积处理量大,降低筛机体积。
●细筛单机处理量可达1500t/h以上。
5.不堵料、不卡料
●筛面结构为多曲段筛面设计,保证进料区、筛分区、下料区料流不淤积,不堵料。
●筛孔交叉区域的“动间隙”和非交叉区的“静间隙”相差3-4倍,物料自动脱落,解决滚轴筛卡料问题。
6.可带负荷启动,无需人工清理
●从出口向前按顺序单轴启动,可实现带负荷运行。
7.智能PLC控制功能
●机内设有堵煤传感器,若因系统内某部位发生堵塞,滚轴筛的堵煤传感器发出信号指令,与系统控制连锁,进行报警。
●单轴单驱动,顺向开机,逆向停机;每根筛轴都设有过载保护装置。
●偶有某一筛轴停运,不影响整机运行。接连三轴停运,控制即报警保护。
8.通用性、互换性
●所有筛轴均有标准零部件组成,相隔筛轴可互换安装使用。
9.过杂物能力强,铁块、绳子、编织物等杂质不影响正常运行。

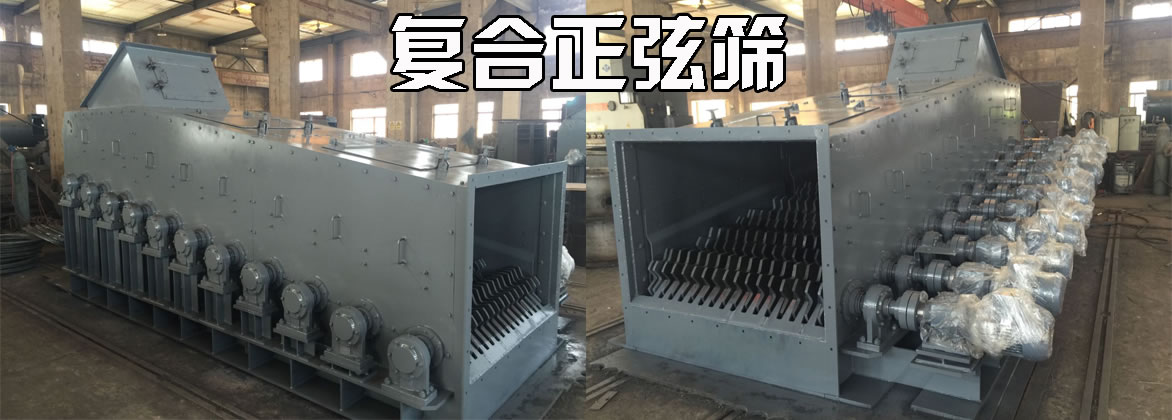

复合正弦筛

滚轴筛结构

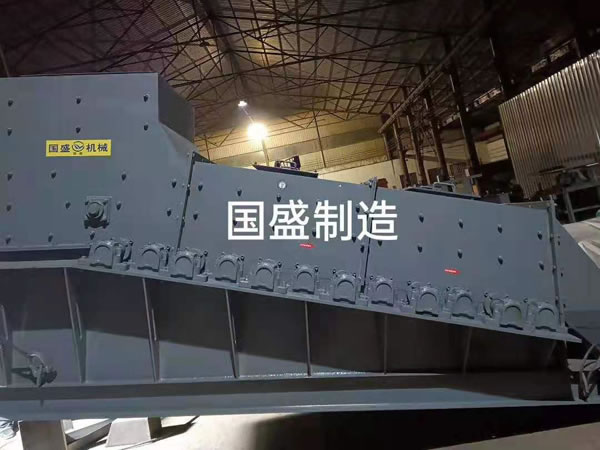

整体结构

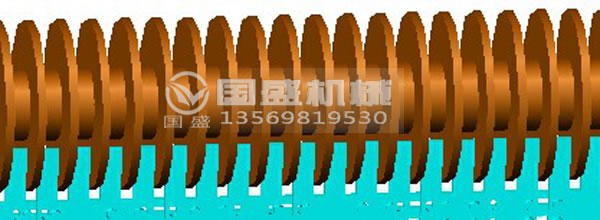

筛轴及正弦筛筛片



筛片及刮泥板

正弦筛设备厂家

技术参数

型号 筛面宽度
(mm)
轴数 出力
(t/h)
电机功率
(KW)
筛轴转速
(rpm)
外形尺寸
长×宽×高
(mm)
GS10-06A 1000 6 300 6×3 100.5 2170×3355×2050
GS10-08A 1000 8 400 8×3 100.5 2800×3355×2150
GS10-09A 1000 9 500 9×3 100.5 3100×3355×2200
GS10-12A 1000 12 700 12×3 72.6 4030×3355×2300
GS14-09A 1400 9 1000 9×4 72.6

3100×3785×2200
GS14-12A 1400 12 1200 12×4 72.6

4030×3785×2300
GS14-15A 1400 15 1500 15×4 72.6

4930×3785×2400
GS18-12A 1800 12 1500 12×4 72.6

4030×3800×2300
GS18-15A 1800 15 2000 15×4 72.6

4930×3800×2400
GS18-18A 1800 18 2500 18×4 72.6

4030×3800×2550

适用行业及物料

应用行业: 广泛适于煤炭、电力、煤化工、焦化、冶金、建材、化工等行业
分级粒径:100、80、50、30、13、10、8、6、3mm(根据实际工况要求,确定分级粒径)
应用行业 物料种类 分级粒径(mm)
供热、发电 原煤、褐煤、煤矸石、中煤、煤泥、石油焦、无烟煤、油页岩 8;10;13;30;
煤矿、洗煤厂 各类原煤、矸石、中煤、煤泥 4;6;13;50;80;100;
焦化 焦煤 3;
煤制油、煤制气、煤化工 各类原煤、石油焦 3;6;10;15;30;
冶金、化工 石灰石、白云石、磷矿石、油页岩 3-30;30-80;
氧化铝矿、红土镍矿、石膏矿、焦炭、炉料等 3-80;
建材 石灰石、砂石、建筑废料 3-5;10-20;20-40
