PZ座式圆盘给料机

PZ座式圆盘给料机

热销

【进料粒度】:≤150mm

【生产能力】:≤220m³/h

【应用范围】:PZ座式圆盘给料机用于机械,冶金,煤炭,建材,化工等领域

【产品介绍】:PZ座式圆盘给料机是封闭式座式圆盘给料机的其中一种,它是一种新型散状物料精确给料和配料设备,广泛用于机械,冶金,煤炭,建材,化工等领域。它通过调节圆盘转速和刮刀插入物料的深度来控制喂料量,特别适合喂送容重不大于2500Kg/m3的块状、颗粒状物料,但不适宜喂送流动性太差或流动性特别好的物料

销售热线: 18637334419

座式圆盘给料机

      PZ座式圆盘给料机是封闭式座式圆盘给料机的其中一种,它是一种新型散状物料精确给料和配料设备,广泛用于机械,冶金,煤炭,建材,化工等领域。它通过调节圆盘转速和刮刀插入物料的深度来控制喂料量,特别适合喂送容重不大于2500Kg/m3的块状、颗粒状物料,但不适宜喂送流动性太差或流动性特别好的物料。

封闭式座式圆盘给料机

      在给送物料中,能够降低物料的粉碎作用,不会对物料造成破碎,适用于从料漏斗或其他容器向运输机械或器具供给各种块状,颗粒状物料的场合。该设备能够连续均匀供给容量不大于2500kg/m3的块状、颗粒状物料,设备工作环境温度为—40℃+40℃。

PZ座式圆盘给料机

座式圆盘给料机特点

1.整体结构紧凑,减速机与电机主机为一体,安装拆卸较为方便,占空间小,基础安装简单。
2.采用先进的硬齿面立式减速机传动,变频式调速,控制精度既高又精准。减速机采用油浸式润滑,回转支撑、小齿轮采用润滑脂润滑,减速机、回转支撑及小齿轮的润滑方式全部采用油浴润滑。结构简单维修方便。
3.整机所消耗的能源相当于其它普通圆盘给料机的三分之一,利用新型可控闸门,运转平航,使用寿命长,便于远距离操作,是很理想的一体化设备。
4.圆盘盘面衬板采用格子扇形板式,形成固定的磨料层,不必担心衬板的磨损,维修更换方便。
5.设备采用大直径回转支承和独特的盘下密封装置,传动效率高,运行平稳可靠。
6.适用的电机有三种:A代表Y系列异步电动机;B代表YC系列电磁调速电动机;C代表Z2系列直流电动机,由用户根据需要选定。
7.圆盘热有三种:G代表钢板衬垫;Mn代表锰板衬。

PZ系列座式圆盘给料机

工作原理

      PZ座式圆盘给料机是利用电动机、三角带和蜗轮减速机立轴的旋转带动圆盘进行扭转的,电动机通常情况下会安装在设备底座的盘套侧面,而盘套下方与蜗轮减速机相互连接,上方通过槽钢柱与料仓相互连接,圆盘底座采用蜗壳结构,并呈规则布置,通过调节刮板的位置来调整喂送量,使得物料能够更好的被卸料出去。

PZ封闭座式圆盘给料机

技术参数

型号 PZ8 PZ10 PZ12 PZ16 PZ20 PZ25 PZ31
圆盘直径mm 800 1000 1250 1600 2000 2500 3150
电动机 型号 Y132S-6B3 YCT200-1 Y132S-6B3 YCT200-1 Y132M1-6B3 YCT200-2 Y160M-6B3 YCT225-1 Y160L-6B3 YCT225-2 Y200L1-6B3 YCT250-2 Y200L2-6B3 YCT280
功率kw 3.0 5.5 3.0 5.5 4.0 7.5 7.5 11.0 11.0 15.0 18.5 22.0 22.0 30.0
转速r.p.m 960 250-1250 960 250-1250 960 250-1250 970 250-1250 970 250-1250 970 264-1320 970 264-1320
圆盘转速r.p.m 6.3 1.6-0.8 6.3 1.6-8.0 6.3 1.6-8.0 6.3 1.6-8.0 4.5 1.2-6.0 4.5 1.2-6.0 3.2 0.8-4.2
生产率m³/h 7.0 1.8-9.0 13.0 3.4-17.0 26.0 7.0-34.0 55 14-70 80 21-150 150 40-210 220 56-300
外形尺寸 1996 2335 2096 2437 2450 2791 2810 3160 3308 3694 3829 4244 4647.5 5133
860 1130 960 1230 1485 1505 1805 1805 2080 2080 2510 2510 3150 3150
920 920 920 920 1136 1136 1136 1136 1258 1258 1258 1258 1570 1570
物料 较大块度mm 40 50 60 90 125 150 150
容量kg/m³ 《2500

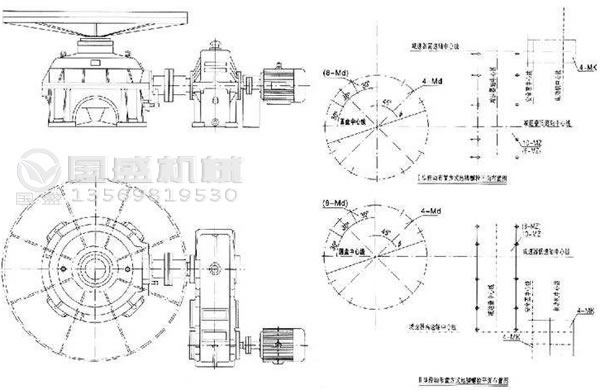

安装示意图

PZ座式重型圆盘给料机示意图


PZ系列座式重型圆盘给料机

外形布置图

PZ重型圆盘给料机布置图
