叠螺机

叠螺机

热销

【进料粒度】:≤10mm

【生产能力】:≤30t/h

【应用范围】:广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统

【产品介绍】:叠螺机也叫叠螺筛,叠螺挤压脱水机,同时它也属于螺旋压榨脱水机,广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。

销售热线: 18637334419

叠螺机简介

      叠螺机也叫叠螺筛,叠螺挤压脱水机,同时它也属于螺旋压榨脱水机,广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。通常情况下,该设备在处理污泥行业应用比较广泛,可以减少沉淀池及污泥浓缩池的搭建,以便节约污水站的建设成本。叠螺筛的亮点之处就在于,该设备的内部构造较为突出,前段为浓缩部,后段为脱水部,将物料的浓缩和压榨脱水工作在一筒内完成,以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式,以至于倍受客户青睐和追捧。

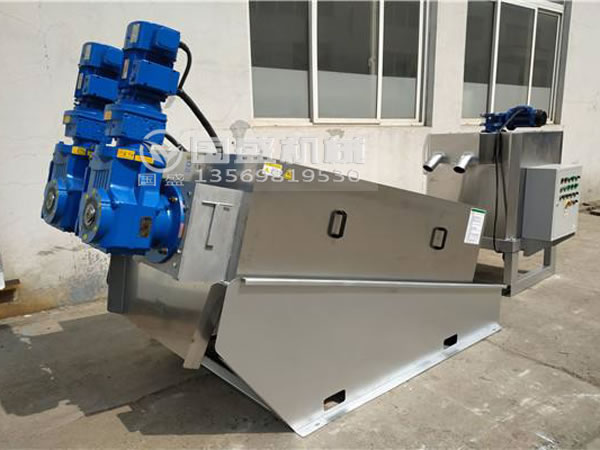

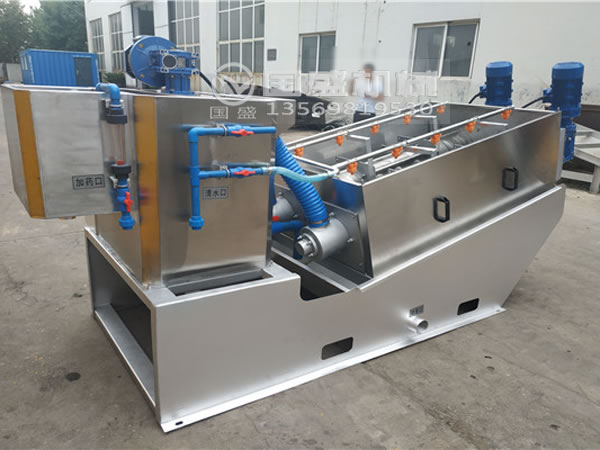

叠螺挤压脱水机
      叠螺污泥脱水机是运用了螺杆挤压原理,通过螺杆直径和螺距变化产生的强大挤压力,以及游动环与固定环之间的微小缝隙,实现对混合物进行挤压脱水,是一种新型固液分离设备。

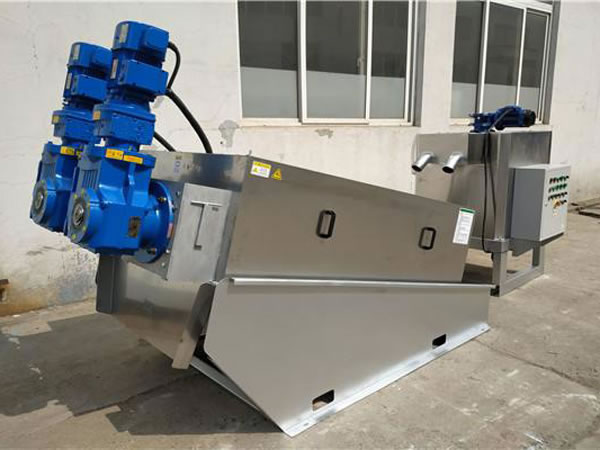

叠螺筛

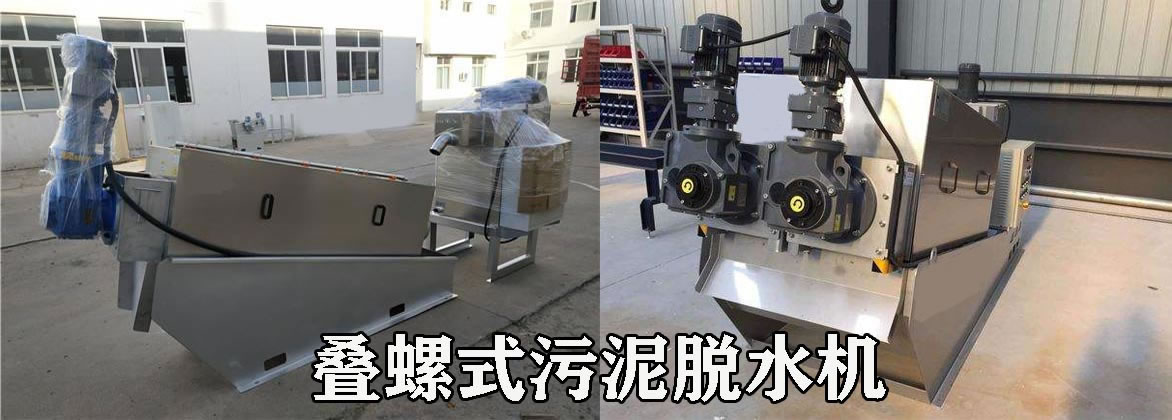

叠螺污泥脱水机

使用优势

1.连续自动运行

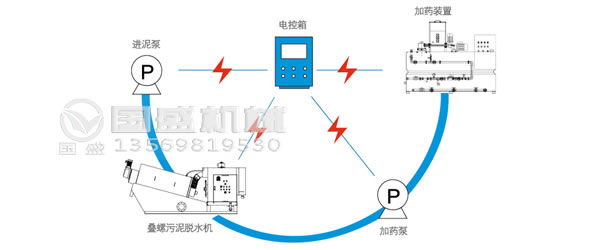

      设备整个运行均采用自动控制,通过电控柜,与其它输送设备等进行联动,不需人员操作设备,运行不会发生堵塞、滤带走偏或其它影响工艺安全的现象,日常保养维护简便,24小时可以连续无人运行,实现了真正意义上脱水连续全自动运行。
全自动脱水机污泥叠螺机
2.设备不易堵塞
      独特的动、静环滤缝结构使得设备不易堵塞,无需为防止滤缝堵塞而进行大量清洗,彻底减少冲洗用水量,减少内循环负担,解决了传统脱水设备堵塞给企业带来的烦恼。
叠螺机优势

3.机体轻巧耐用
      由于直接采用机械挤压脱水,无需滚筒等大型机体,因而该机设计得相当轻巧,机体几乎全部采用不锈钢材质,更换部件只有螺旋轴和游动环,使用寿命长,经久耐用。
污泥脱水叠螺机
4.适用范围广泛
a.能广泛应用于市政污水、食品、饮料、屠宰养殖、印染、石油化工、造纸、皮革、制药等各行业的污泥脱水。

叠螺机适用范围

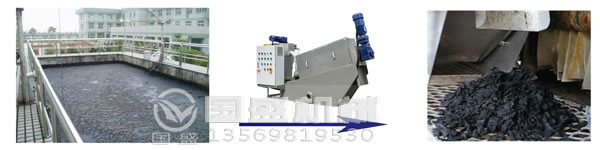

b.独特的脱水原理,使得设备适用于高、低浓度污泥,从2000mg/L起,开创了低浓度污泥直接脱水的先河。

叠螺机脱水原理

c.创新的结构设计,使得设备适用于高、低粘度的各类型污泥,特别是含油污泥,堪称含油污泥脱水的利器。

叠螺机结构

5.节省工程投资
       设备本身具备浓缩脱水功能,直接处理物料固液分离,不需要浓缩及贮存单元,减少设备设施整体的占地空间和建设成本。

叠螺机多少钱一台

6.没有二次污染
      螺旋轴的转速约2~3转/分,无振动,噪音非常小;其叠片具有自清洁功能,不会发生堵塞问题,只需少量水冲洗,无二次水污染;再加上物料在如此慢的工作状态下运行,臭气不进行扩散,因此创造了一个非常好的运作环境。

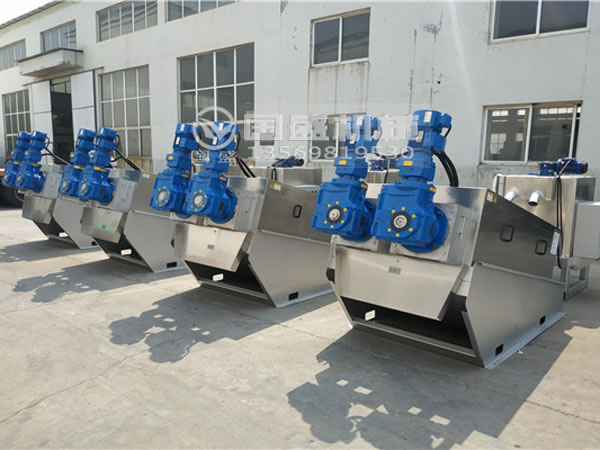

叠螺机厂家

7.节省运行费用

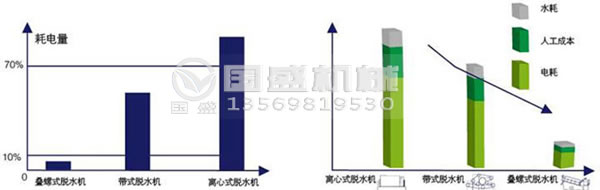

      一体化的整体设计,设计紧凑,大幅度节省运行费用。低速螺旋挤压技术,使得耗电量大幅度低;设备不堵塞,冲洗用水大幅度减少;24小时全自动无人运行,人工费大幅度降低。因此,本设备也真正成为符合国家政策的节能环保新型设备。

叠螺机工作原理

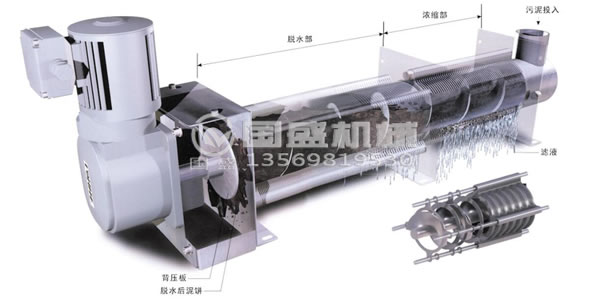

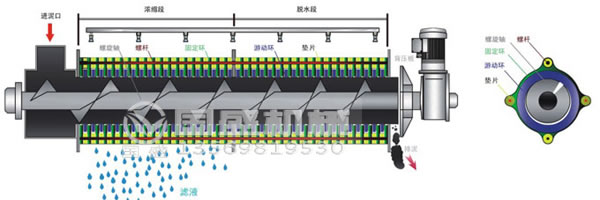

      叠螺机由叠螺体、驱动装置、滤液槽、混合系统、架体等组成,设备的主体是由多重固定环和游动环构成,螺旋轴贯穿其中形成过滤装置。当设备开始工作时,物料流入叠螺主体内,在螺旋轴的作用下,固定环和游动环之间形成的细小活动滤缝,物料前进过程中随着滤缝及螺距的逐渐变小以及背压板的阻挡作用下产生极大的内压容积不断缩小从而过滤滤液,滤液则从固定环和游动环之间的间隙中流出来,而螺旋轴和环片形成的内腔内充满絮凝颗粒,向末端背压板转动并输送挤压,最终形成泥饼,物料再一步一步挤压至出料口排出,完成压榨脱水挤压工作。同时螺旋轴在旋转推动时,会不断地带动游动环上下左右的运动清扫滤缝,防止堵塞。
叠螺机原理

构造原理

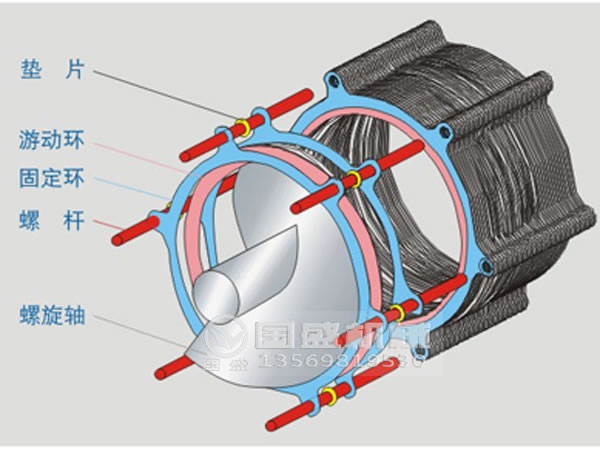

1.脱水机的叠螺主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置,前段为浓缩部,后段为脱水部。
2.固定环和游动环之间形成的滤缝,以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。
3.同时,螺旋轴也不断带动游动环清扫滤缝,防止堵塞。

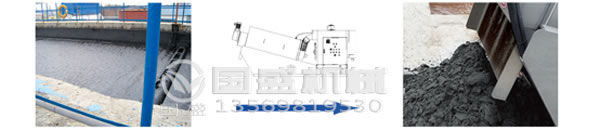

叠螺机脱水过程

叠螺机工作原理

技术参数

机型 DS标准处理量 污泥处理量
低浓度 高浓度 2000mg/L 5000mg/L 10000mg/L 20000mg/L 25000mg/L 50000mg/L
GSDL131 6kg/h 12kg/h 5m3/h 1.2m3/h 1m3/h 0.5m3/h 0.4m3/h 0.24m3/h
GSDL132 12kg/h 25kg/h 6m3/h 2.4m3/h 2m3/h 1m3/h 0.8m3/h 0.5m3/h
GSDL201 9kg/h 20kg/h 4.5m3/h 1.8m3/h 1.5m3/h 0.75m3/h 0.6m3/h 0.4m3/h
GSDL202 18kg/h 40kg/h 9m3/h 3.6m3/h 3m3/h 1.5m3/h 0.75m3/h 0.8m3/h
GSDL301 30kg/h 70kg/h 15m3/h 6m3/h 5m3/h 2.5m3/h 2m3/h 1.4m3/h
GSDL302 60kg/h 140kg/h 30m3/h 12m3/h 10m3/h 5m3/h 4m3/h 2.8m3/h
GSDL303 90kg/h 210kg/h 45m3/h 18m3/h 15m3/h 7.5m3/h 6m3/h 4.2m3/h
GSDL304 120kg/h 280kg/h 60m3/h 24m3/h 20m3/h 10m3/h 8m3/h 5.6m3/h
GSDL352 120kg/h 240kg/h 60m3/h 24m3/h 20m3/h 10m3/h 8m3/h 4.8m3/h
GSDL353 180kg/h 360kg/h 90m3/h 36m3/h 30m3/h 15m3/h 12m3/h 7.2m3/h
GSDL354 200kg/h 480kg/h 100m3/h 40m3/h 35m3/h 20m3/h 16m3/h 9.6m3/h
GSDL402 200kg/h 320kg/h 100m3/h 40m3/h 35m3/h 20m3/h 16m3/h 6.4m3/h
GSDL403 300kg/h 480kg/h 150m3/h 60m3/h 50m3/h 30m3/h 24m3/h 9.6m3/h

规格尺寸

机型 螺旋轴直径 泥饼排出口离地面距离 机械尺寸 净重 运行重量
GSDL131 Φ130×1 250 1969 756 1040 205kg 300kg
GSDL132 Φ130×2 250 2069 910 1040 275kg 420kg
GSDL201 Φ200×1 350 2400 800 1270 250kg 390kg
GSDL202 Φ200×1 350 2500 935 1270 470kg 680kg
GSDL301 Φ300×1 495 3255 985 1600 820kg 1230kg
GSDL302 Φ300×1 495 3455 1295 1600 1350kg 2050kg
GSDL303 Φ300×1 495 3605 1690 1600 1820kg 2810kg
GSDL304 Φ300×1 495 3900 2110 1750 1900kg 3220kg
GSDL352 Φ350×1 580 4220 1700 2100 2290kg 3290kg
GSDL353 Φ350×1 580 4220 2100 2100 3050kg 4550kg
GSDL402 Φ400×1 600 4420 1900 2300 3350kg 4650kg
GSDL403 Φ400×1 600 4420 2500 2300 4350kg 5600kg


运行条件

机型 电机功率 清洗用水压 清洗用水量(L/h) 维护频度 易损件更换周期(年)
螺旋轴 搅拌机 合计 螺旋轴 游动环
GSDL101 0.1 0.1 0.2 0.1Mpa/h~0.2Mpa/h(无需配备高压冲洗装置) 24 五分钟/天 3.4 1.7
GSDL131 0.1 0.1 0.2 24 3.4 1.7
GSDL132 0.2 0.1 0.3 48 3.4 1.7
GSDL201 0.2 0.1 0.3 32 3.4 1.7
GSDL202 0.4 0.4 0.8 64 3.4 1.7
GSDL301 0.55 0.4 0.95 40 11 3.4
GSDL302 1.1 0.4 1.5 80 11 3.4
GSDL303 1.65 0.55 2.2 120 11 3.4
GSDL304 2.2 0.75 2.95 160 11 3.4
GSDL353 2.25 0.75 3.0 216 11 3.4
GSDL403 3.3 1.1 4.4 246 11 3.4

项目
叠螺脱水机 带式脱水机 离心式脱水机 板框式脱水机
脱水方式 螺旋压滤 重力脱水+剪切型 离心力脱水 加压脱水
特点 优点

1.能自我清洗,不堵塞,低浓度污泥直接脱水;

2.转速慢,省电,无噪音和振动;

3.实现全自动控制,24小时无人运行

1.价格较低;

2.目前使用普遍,技术相对成熟

处理能力大

1.价格低廉;

2.擅长无机污泥的脱水;

3.泥饼含水率低

缺点

1.不擅长颗粒大,硬度大污泥的脱水;

2.处理量较小

1.易堵塞,需要大量的水清洗,造成二次污染;

2.不适于油性污泥的处理

1.耗电大,噪音大,振动剧烈;

2.维修管理困难;

3.不适于比重接近的固液分离

1.易堵塞,需要使用高压泵;

2.不适用于油性污泥的脱水;

3.难以实现连续自动运行

絮凝剂 使用 使用 使用 有时不使用
含水率 85%以下 85%以下 85%以下 75%以下
冲洗用水 极少 极大
回收率 90%左右 90%左右 95%左右 95%以上
用电量 极少 极大
连续运行 可能 有可能,但比较困难 可能 不能(部分机型能)
维修管理 操作时间短,简单 操作时间长 操作时间长 操作时间长
占地空间
振动噪音 极少
污泥浓缩池 不要

优势对比

      叠螺机可对含油污泥进行处理,还可对低浓度污泥进行处理,可连续自动运转,清洗用水量少,可抑制二次公害,维护简便。我公司生产的叠螺机是将相关设备与控制柜均设置于同一基座上的小体积组合机,因此安装非常简单,并且因为输出功率较低,还有节能的效果。该设备凭借简单的操作即可进行自动运转,同时还可以通过选择使用高分子絮凝剂(液态品)溶解装置,来进行无人值守的连续运转;由于叠螺机构造不会发生堵塞,所以不存在因能力降低而进行恢复清洗的问题,只需对从脱水部渗出的污泥进行冲洗即可。

叠螺机结构图

叠螺机优缺点


叠螺脱水机与传统脱水机对比图

叠螺机脱水效果
