振动平台

振动平台采用橡胶弹簧和振动电机组合，具有上下，左右前后的三维震实效果，具有较好的工艺性和环保性。被广泛地使用在冶金、模具、食品、化工、建材等行业，在生产流程中用于把颗粒、粉状物料从散装到块状、型状等形式的转变。我公司提供的振动平台详细使用说明书，简单易学即使没有操作过，也可以轻松操作。该设备还用于实验室，现场工地做试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型。

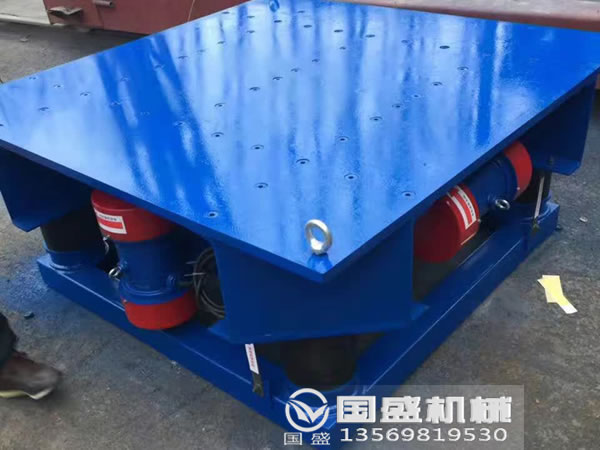

振动平台主要是由底架、振动器弹簧、电机等部件组成，台面与底架均用钢板和型钢焊接而成，振动平台是用电机加一对相同的偏心轮组成，并通过一对吊架联轴器安装在台面中心位置，起着振实过程中平稳、垂直方向的作用。

使用优势

1.震动力强，振实效果好

2.结构牢固，质量稳定

3.震动频率可调，性能可靠

4.噪音小，生产效率高

5.规格齐全，品质保障

产品优势

1.该设备采用加厚弹簧设计，亚硝酸猝火弹簧不仅硬度比普通盐酸硬度佳，振动传感效果好，弹簧加厚之后耐用。

2.采用高品质铜芯电机，动力强劲，品质有保证，使用寿命长，不易出故障，加粗铜线设计稳定省心。

3.在制作过程中，设备采用加厚钢材制作而成，喷漆处理，防腐防生锈，延长了振动台的使用寿命。

4.台面高度可调，适合用于流水线上使用。

5.无级变速，造型过程中，在不伤害模型的前提下，可获得佳紧实效果。

6.自锁紧功能，可保证在生产线准确定位。

7.大功率、大台面;大功率2.2kwx(4-5)，激振力120KN，可承载砂箱重量12T，承载上限量可设计制造到15T。

8.三维振动，可独立控制，适用于复杂型腔铸件。

混凝土、铸造、人防门应用

振动平台的使用性能是它有一定的占地面积，所以它稳定性能是极佳的，而且在一定程度中，物件完全能够发挥出应有的作用，机器在高速运转下，丝毫不会产生耗损，因此振动平台拥有一定的性价比。

振动平台在运行期间足以能够起到维护作用，如果振动平台出现了严重的负压情况，那么物件内部的控制系统也是可以自动检验这类问题的，从而确保整机在稳定的状态下运行，实现了理想的形式，毕竟它的材质是很优质化的，所以整机随着时间的推移，也不会轻易发生噪音现象。

振动平台参数

型号	台面尺寸	激振点	激振力（KN)	功率（kw)	重量（kg)	振动频率（HZ)	振动加速度（g)	振幅（mm)
ZP-4	800×800	4	20	1.6	450	20-80	1-2	0.5-2
ZP-6-I	1000×1000	6	30	2.4	600	20-80	1-2	0.5-2
ZP-6-II	1200×1200	6	30	2.4	860	20-80	1-2	0.5-2
ZP-8-I	1600×1200	8	40	3.2	1000	20-80	1-2	0.5-2
ZP-8-II	1600×1400	8	40	3.2	1250	20-80	1-2	0.5-2
ZP-10-I	2000×1600	10	50	4.0	1600	20-80	1-2	0.5-2
ZP-10-II	2000×1800	10	60	6.0	2000	20-80	1-2	0.5-2
ZP-12-I	3000×2000	12	80	7.5	3100	20-80	1-2	0.5-2
ZP-12-II	4000×3000	12	80	7.5	4600	20-80	1-2	0.5-2

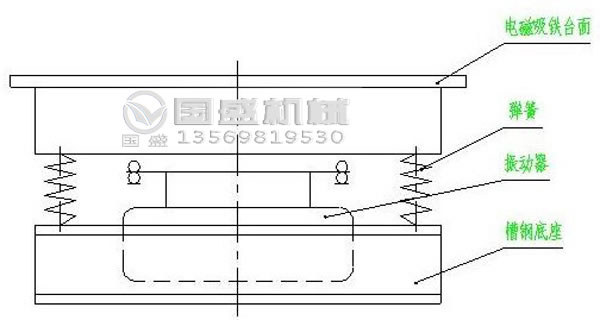

振动平台结构

1.振动平台主要有支架、台面、振动机构，减震机构四部分组成。在振动机构的带动下做横向、纵向、上下等三维振动，故而得名。

2.振动平台的振动机构主要由若干台振动电机、传动板构成，振动电机的数量一般为偶数，如：4、6、8、10等，振动电机的型号决定了三维振动平台的主要技术参数。

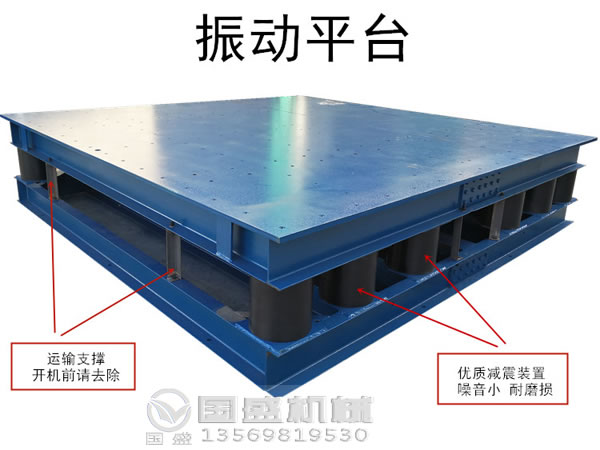

3.振动平台的减震机构主要由减震弹簧组成，共分为橡胶弹簧、复合弹簧、充气弹簧等几种。

钢板厚度订购须知

1.振动平台的钢板厚度二维的和三维振动有区别，一般是三维的是二维的一倍。

2.振动平台钢板和承重量有关，越重钢板越厚。

3.但是有时间也和台面大小和钢板下面的槽钢大小有关，钢板厚度和钢板下面的槽钢配备和角度有关。

注意事项

1.应将振动平台安装在牢固的基础上，地脚螺栓应有足够强度并拧紧，同时在基础中间必须留有地下坑道以便经常调整与维修。

2.使用前要进行检查和试运转，检查机件是否完好，所有紧固件，特别是轴承座螺栓、偏心块螺栓、电动机和齿轮箱螺拴等，必须紧固牢靠。

3.振动平台不宜空载长时间运转。在生产作业中，必须安置牢固可靠的模板锁紧夹具，以保证模板和混凝土台面一起振动。

4.齿轮箱中的齿轮因受高速重载荷，故应润滑和冷却良好；箱内油平应保持在规定的水平面上，工作时温升不得超过70oC.

5.振动台所有轴承应经常检查并定期拆洗更换润滑脂，使轴承润滑良好，并应注意检查轴承温升当有过热现象时应立即设法消除。振动平台是由两组激振系统产生的，其振动形式称为复合型振动。一般有双频复合型及双幅复合型两种形式。某些特殊性能的振动筛分设备，使用两台不同型号不同转速的振动电机，分装于筛分机械的进料端和出料端，使进料端呈现大振幅低频率的振动，同时出料端呈现小振幅高频率振动，筛分机械的中部重叠两种振动，使筛分机械起到更有效的筛分作用。
6.电动机接地应良好可靠，电源线和线接头应绝缘良好。振动平台是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机振动频率范围大，只有激振动力与功率配合得当才能降低机械噪音。振动电机有按起动与运行方式分类、按运转速度分类等六种分类。不得有破损漏电现象。
