香蕉振动筛

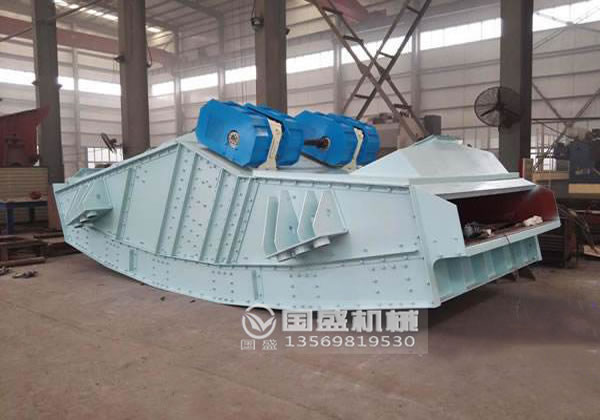

香蕉振动筛

热销

【进料粒度】:≤300mm

【生产能力】:≤1500t/h

【应用范围】:冶金、矿山、煤炭、建材、电力、化工等行业,针对中、小颗粒筛分行业

【产品介绍】:香蕉筛是一种具有较大筛分能力的大中型筛分机械,适用于烧结矿、煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

销售热线: 18637334419

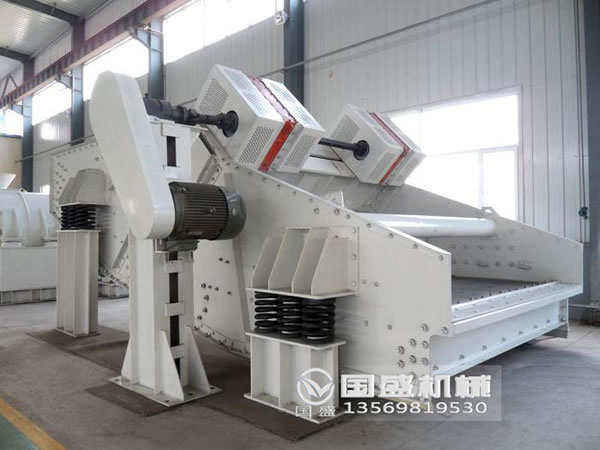

香蕉振动筛

  香蕉振动筛是由电动机和激振器作为振动源,激振器主要是由偏心轴、皮带轮、轴承及轴承座等组成,激振器安装在筛箱侧板上,并由电动机通过三角皮带或软连接与其相连,电动机带动偏心轴旋转,产生离心惯性力,迫使筛箱振动。香蕉筛筛箱运动轨迹为椭圆,同时筛面有较大的倾角(20°),物料从入料端落入筛网后在振动力的作用下迅速前进、松散透筛,完成筛分作业。

香蕉振动筛

产品优势

1、功率消耗少,振动强度大(9-12mm),筛分效率高(>95%);
     2、选用国内知名品牌筛面配置,物料处理能力大;
     3、重量轻,工作噪音低,运行平稳;
     4、筛机操作维护简单、使用安全、性价比高。

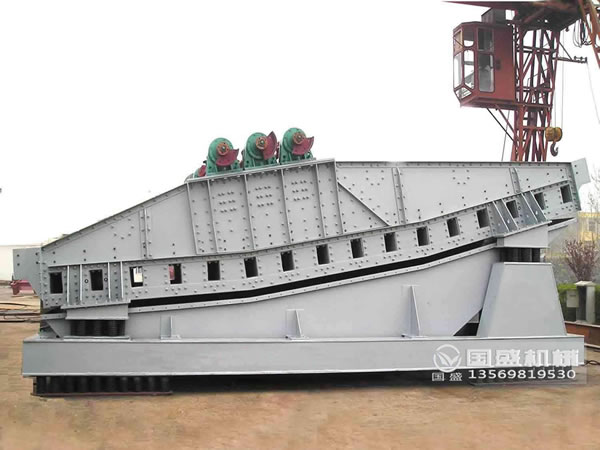

香蕉筛

工作原理

  香蕉振动筛在入料端有一斜坡面,先以34°开始,紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式,从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层较高,呈现均匀状态筛分效率显著提高,比相同有效面积筛分机的处理量提高1-2倍,对于细粒含量高,特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时,香蕉型振动筛分机具有极高的筛分效率。

香蕉振动筛厂家

香蕉振动筛参数

型号 筛面面积
(㎡)
给料粒度
(mm)
处理量
(t/h)
筛面倾角
( o )
筛孔尺寸
(mm)
双振幅
(mm)
电压
( v )
功率
(kw)
ZXD1560 9 ≤300 80-400

5-25

五段筛面

5-50 8-12 380 2×11
ZXD2060 12 110-500 2×15
ZXD2560 15 130-650 2×18.5
ZXD3060 18 160-750 2×22
ZXD3073 21.9 190-800 2×30
ZXD3642 15.12 130-650 2×15
ZXD3660 21.6 200-800 2×22
ZXD2590 22.5 200-800 2×22
ZXD3090 27 240-1100 2×30
ZXD3690 32.4 300-1350 2×37
注:以上香蕉振动筛型号尺寸为标准机型,如用户有特殊要求可量身定做。

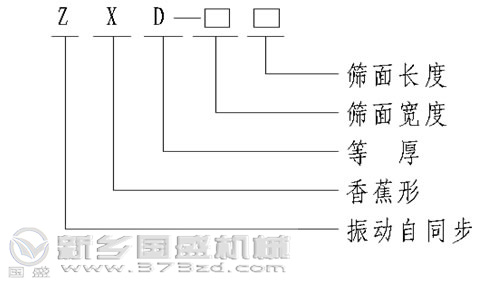

产品型号标识:

香蕉振动筛型号标识图

尺寸对照

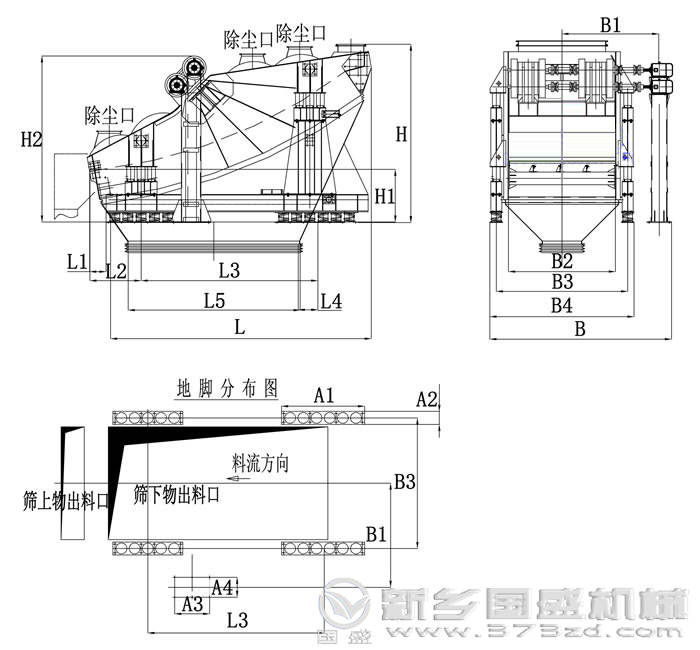

香蕉振动筛结构图

型号 L L1 L3 L4 L5 H H1 H2 B B1 B2 B3 B4 A1 A2 A3 A4
ZXD1560 6049 121 3913 933 2917 3910 1500 3600 4900 2650 1500 1950 2350 1600 220 900 800
ZXD2060 6049 121 3913 933 2917 3910 1500 3600 5400 2900 2000 2450 2850 2000 220 900 800
ZXD2560 6051 123 4454 154 3050 3611 1203 3303 5900 3150 2500 2950 3350 2000 350 1200 1200
ZXD3060 6051 123 4454 154 3050 3910 1203 3600 6400 3400 3000 3450 4000 2200 350 1200 1200
ZXD3073 7777 598 4587 0 4911 4161 1800 3870 6094 3032 3000 3485 3966 2000 350 1200 1200
ZXD3642 4756 145 2923 0 3100 2787 834 1810 5700 2800 3600 4000 4500 1200 280 1000 800
ZXD3660 6051 123 5554 154 3050 4100 1203 3700 7000 4000 3600 4160 4700 2200 300 1200 1200
ZXD2590 9647 529 6910 1173 5852 4900 1452 4545 6688 3500 2528 3000 3390 2300 350 1500 1500
ZXD3090 9647 529 6910 1173 5852 4900 1452 4545 7143 3500 3028 3500 3890 2300 350 1500 1500
ZXD3690 9647 529 6910 1173 5852 4900 1452 4545 7700 3750 3628 4324 4700 2400 350 1500 1500

产品维护


一、安全警示
     1、在筛子启动之前,所有的保护罩应当安装就位,并且所有人员撤离筛子;
     2、在各种保护罩没有固定之前严禁启动筛机;
     3 、在筛机启动和停机过程中不要站在距筛机一米范围之内;
     4 、当筛机在运行过程中不要站在振动部件上;
     5 、在筛机上开始做任何工作之前必须将筛机电机断电且使筛机停稳。
二、每日检查
     1 、检查筛机运行过程中,激振器、电机和传动轴工作是否正常。
     2 、检查筛机运行过程中,振动状态是否正常。
     3、注意筛机各部任何可能的松动。
     4、 检查物料堵塞筛面或筛面损坏。
     5、报告筛机运行过程中来自筛体、激振器和电机的任何异常噪声。
     6、任何故障或损坏必须立即排除。局部问题假如被忽略的话都可能导致主要结构上的故障。
三、每周检查
     1 、检查激振器、电机和传动轴状态是否正常;
     2 、检查激振器、电机和轴承温升是否正常;
     3、停机后检查筛机所有连接螺栓,特别是激振器固定螺栓是否松动;
     4、停机检查各结构件和衬板筛板是否磨损、破裂或者损坏;
     5 、任何故障或损坏必须立即排除。
