单轴振动筛

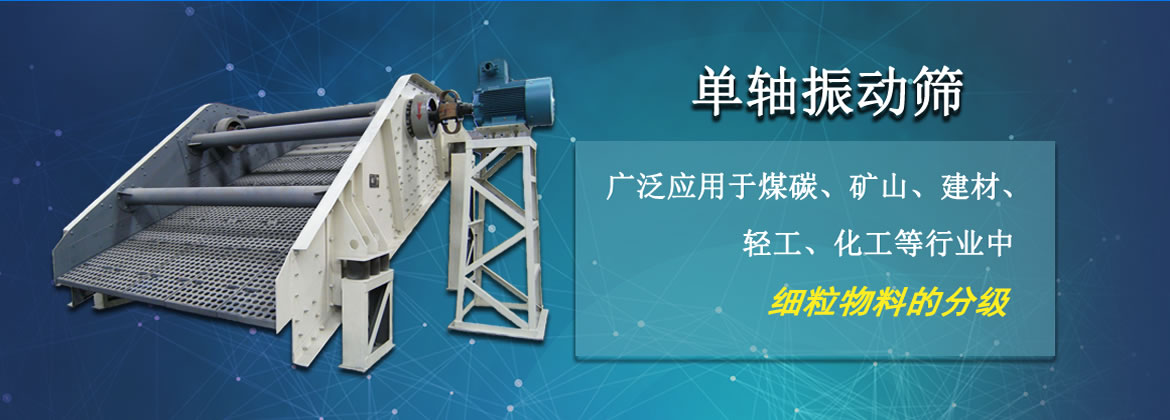

单轴振动筛是一种可使物料呈圆形运动轨迹的筛分设备，又名煤用单轴振动筛，一般由筛箱、振动器、弹簧等部分组成。因为这类振动筛经常应用在矿业相关行业的筛分作业中，因而得名矿用单轴振动筛。经过国盛机械公司多年的研究改良，目前生产的DD、ZD系列矿用/煤用单轴振动筛具有更强大的功能和优点，结构更合理，动转更平稳，连续工作性能更稳定等优点。

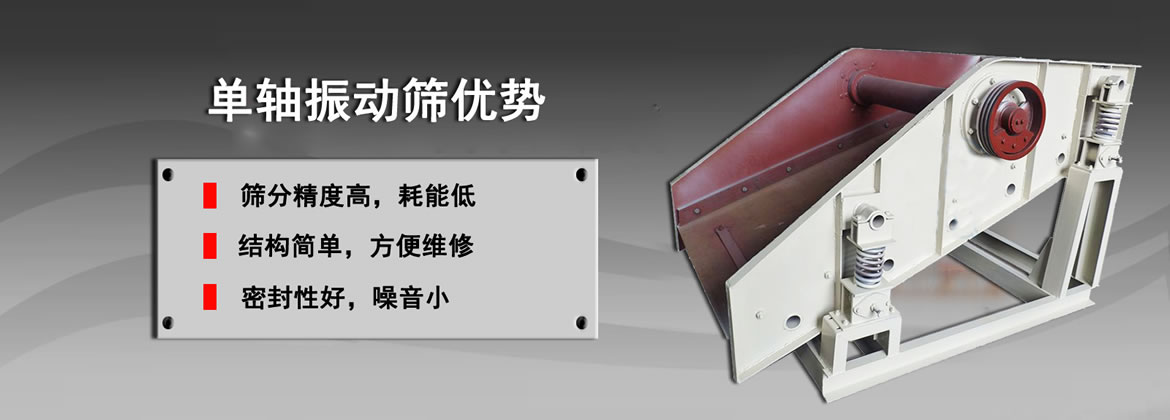

产品优势

1、结构简单，运转平稳，坚固耐用；
     2、激振力强、电耗低、噪音小；
     3、采用小振幅，高频率，大倾角结构，使该设备筛分效率高、处理量大；
     4、零部件通用性强，维修方便，使用寿命长。

单轴振动筛原理

单轴振动筛有一个十分牢靠的筛箱，因为其结构是焊接及铆接而成，在振动器的主轴上不仅中间位置有偏心轴，而且主轴两头也有能够调节的偏心轮。在筛分时，电动机经由三角带作用于振动器，传动轴使偏心轴及偏心轮产生惯性力，这种惯性力会令筛箱作近似的圆形的运动，使物料得到了较佳的筛分效果。

技术参数

型号	筛网				给料粒度 (mm)	生产能力 (t/h)	振动频率 (l/min)	双振幅 (mm)	电动机		安装形式	总重 (kg)
型号	层数	面积（㎡）	筛孔尺寸 (mm)	筛网结构	给料粒度 (mm)	生产能力 (t/h)	振动频率 (l/min)	双振幅 (mm)	型号	功率(kw)	安装形式	总重 (kg)
DD918	1	1.6	1-25	钢丝编织	≤60	10-30	1000	5-6	Y100L-4	2.2	吊式	440
2DD918	2	1.6	1-25	钢丝编织	≤60	10-30	1000	5-6	Y100L-4	2.2	吊式	600
DDM1235	1	4	500-100	钢丝编织	≤400	150-210	920	6	Y132S-4B3	5.5	吊式	2112
DDM1556	1	8	25-50	冲孔	≤400	400	920	6-8	Y160M-4B3	11	吊式	3376
2DDM1556	2	8	上25-100 下6-25	上冲下编	≤400	上90-450 下30-90	1000	6	Y180M-4	18.5	吊式	5096
DDM1740	1	7	50-100	冲孔	≤400	240-360	920	5-7	Y132M-4B3	7.5	吊式	3092
DDM1756	1	9.5	25-50	冲孔	≤400	270-540	920	5-7	Y160T-4B3	15	吊式	3995
DDM2056	1	11	25-125	冲孔	≤400	300-1100	920	6-8	180M-4B3	18.5	吊式	4599
2DDM2056	2	11	上25-100 下6-25	冲孔	≤400	120-600 40-120	1000	6-8	Y180M-4	18.5	吊式	5650
ZD918	1	1.6	1-25	编织	≤60	10-30	1000	6	Y100L-4	2.2	吊式	553
2ZD918	2	1.6	1-25	编织	≤50	10-30	1000	6	Y100L-4	2.2	座式	702
ZD1224	1	2.9	6-40	编织	≤100	70-210	1000	0-7	Y112M-4	4	座式	1130
2ZD1224	2	2.9	6-40	编织	≤100	70-210	850	0-7	Y112M-4	4	座式	1545
ZD1224J	1	2.9	上11×42 下26×35	橡胶	≤100	70-210	850	3.5	Y112M-4	4	座式	1086
2ZD124J	2	2.9	上13×42 下48×58	橡胶	≤100	70-210	800	3.5	Y112M-4	4	座式	1637
ZDM1235	1	4	50-100	冲孔	≤400	150-210	920	7	Y132-4B3	5.5	座式	2235
ZD1530	1	4.5	6-50	钢丝编织	≤100	90-270	920	6-7	Y132S-4	5.5	座式	1650
2ZD150	2	4.5	6-50	钢丝编织	≤100	90-270	850	6-7	Y132S-4	5.5	座式	2260
ZD153J	1	4.5	11×42	橡胶	≤150	90-270	850	7	132-4	5.5	座式	2260
2ZD1530J	2	4.5	上13×42 下48×58	橡胶	≤100	90-270	850	7	Y132S-4	5.5	座式	2653
ZD1540	1	6	650	钢丝编织	≤100	90-270	850	7	Y132M-4	7.5	座式	2070
2ZD1540	2	6	6-50	钢丝编织	≤100	90-270	850	7	Y132M-4	7.5	座式	2850
ZDM1556	1	8	25-50	冲孔	≤400	225-450	920	6-8	Y160m-4	11	座式	3611
2ZDM1556	2	8	上25-50 下6-25	冲孔	≤400	30-300	1000	6-8	Y180m-4B3	18.5	座式	5347
ZDM1740	1	7	50-100	冲孔	≤400	270-400	920	5-7	Y132M-4B3	7.5	座式	3224
ZDM1756	1	9.5	25-50	冲孔	≤400	270-540	920	5-7	Y160L-4B3	15	座式	4027
ZD1836	1	9.5	6-50	编织	≤150	100-300	850	7	Y160M-4	11	座式	160
ZDM2056	1	11	13-125	编织	≤400	100-1000	920	6-8	Y180M-4	18.5	座式	5991
2ZDM2056	2	11	上25-100 下6-25	上冲下编	≤400	120-600	1000	6-8	Y180M-4B3	18.5	座式	5891
2ZDM2056G	2	11	上25-100 下0.75	上编下条	≤400	200-400	800	6.7	Y180M-4B3	18.5	座式	9864
ZD2160	1	12.	10-5	橡胶	≤150	100-300	900	8	Y180L-4	22	座式	6529
ZD1836J	1	6.5	上43×58 下87×104	橡胶	≤150	100-300	850	7	Y160M-4	11	座式	475

注：以上单轴振动筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

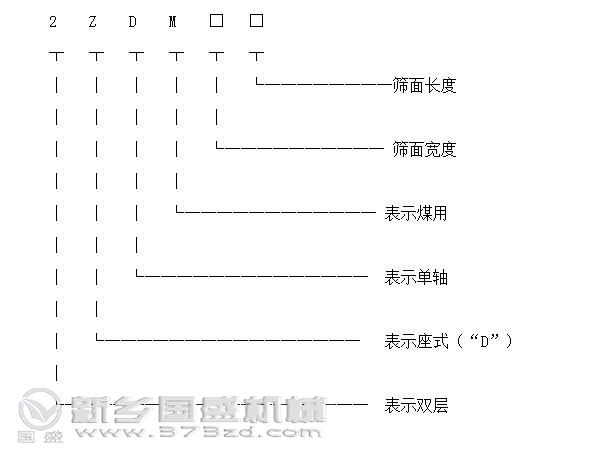

产品型号标识:

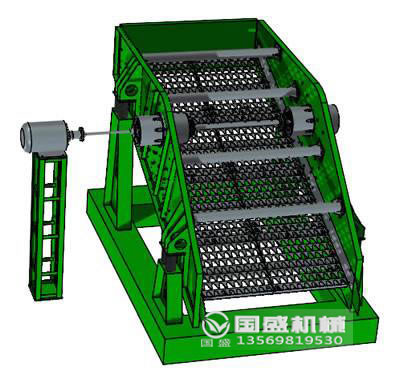

产品结构:

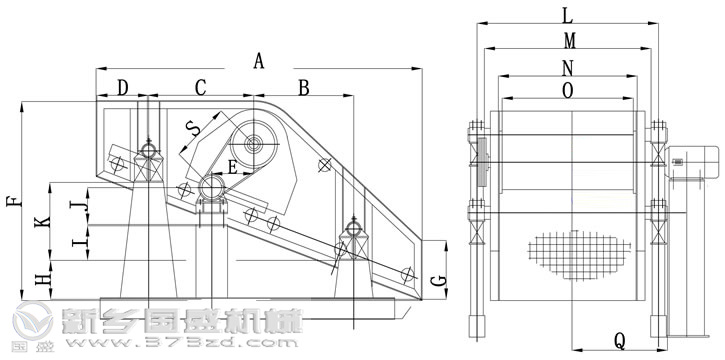

尺寸对照

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	Q	S
ZD1224	2400	750	750	350	320	1334	457	234	0	374	546	1656	1712	1456	1340	1011	567
ZD1530	3000	900	900	546	470	1556	479	206	52	374	655	2136	2012	1756	1640	1190	670
ZD1540	4000	1358	1312	663	530	2028	479	280	332	402	972	2156	2032	1756	1640	1191	761
ZD1836	3600	1200	120	476	530	1807	465	328	190	402	8735	2456	2332	2056	1940	1386	761
ZD2160	6000	1950	1950	900	788	3035	857	535	0	480	1955	3140	2852	2420	2240	1665	1344

产品维护

1、检查全部螺栓的紧固程度，并且在较初工作8h后，重新紧固一次；
     2、检查V型带的张紧力，避免在起动或工作中打滑，并且确保V型带轮的对正性；
     3、确保所有运动件与固定物之间的较小间隙；
     4、筛子应在没有负荷的情况下起动，待筛子运行平稳后，方能开始给料，停机前应先停止给料，待筛面上的物料排净后再停机；
     5、给料溜槽应尽可能靠近给料端，并尽可能沿筛子全宽均匀给料，其方向与筛面上物料运行方向一致，从而得到较佳的筛分效果。给料点到筛面的较大落差不大于500mm，确保物料对筛面的较小冲击；
     6、激振器顺向流料方向回转时，增加物料运行速度，可增加生产能力，但降低筛分效率；当激振器逆向流料方向回转时，减小物料运行速度，降低生产能力，可提高筛分效率。
