YA型圆振动筛

YA型圆振动筛

热销

【进料粒度】:6mm-50mm

【生产能力】:≤1500t/h

【应用范围】:冶金、矿山、煤炭、建材、电力、化工等行业

【产品介绍】:YA型圆振动筛是一种做圆形振动、多层数、高效新型振动筛,具有结构可靠、激振力强、筛分效率高等特点。

销售热线: 18637334419

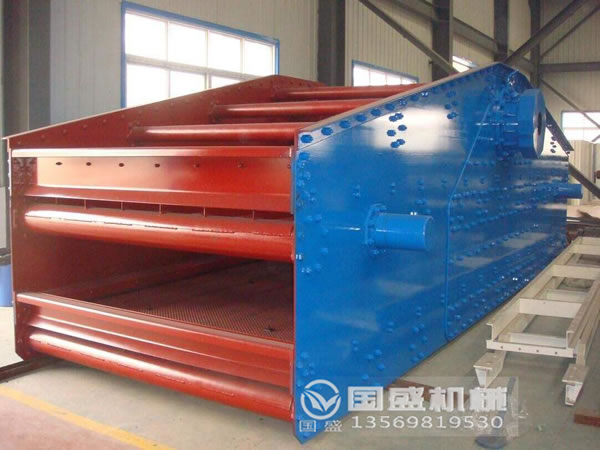

圆振动筛

  YA型圆振筛的材质采用高强度锰钢制作对于硬度较高、大块状物料有较强的耐冲击力比如煤碳、碎石、鹅卵石等,可根据实际情况配备橡胶弹簧有效减小运行中的噪音。圆振动筛与普通振动筛较大的区别在于采用激振器偏心块作为动力源筛分过程中有足够的弹跳力避免物料卡槽影响筛分透网率。圆振动筛分为单层式和双层式多应用于电力、矿山、洗煤厂、建材等行业作为干式筛分的佳选择。

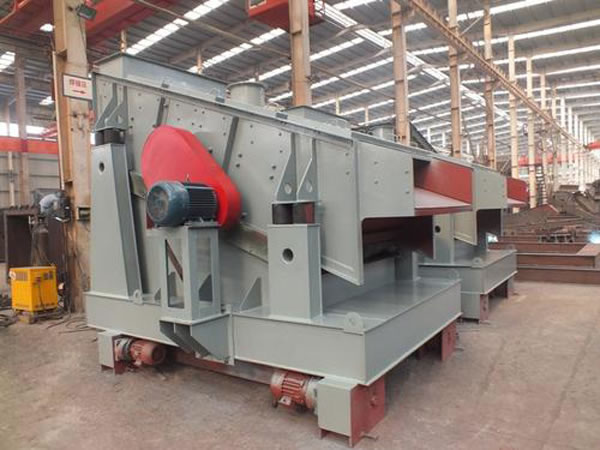

YA型圆振动筛

产品优势

1、采用块偏心作为激振力,振动强度高、生产能力大、筛分效率高;
     2、卡在筛孔中的物料可以跳出,防止筛孔堵塞;
     3、筛子横梁与筛箱采用高强度螺栓联结,无焊接;
     4、采用轮胎联轴器,柔性联接,运转平稳;
     5、结构简单,运转平稳,设备维护方便,使用周期及整机使用寿命长;
     6、可以变化筛面倾角,从而改变物料沿筛面的运动速度,提高筛机的处理量;

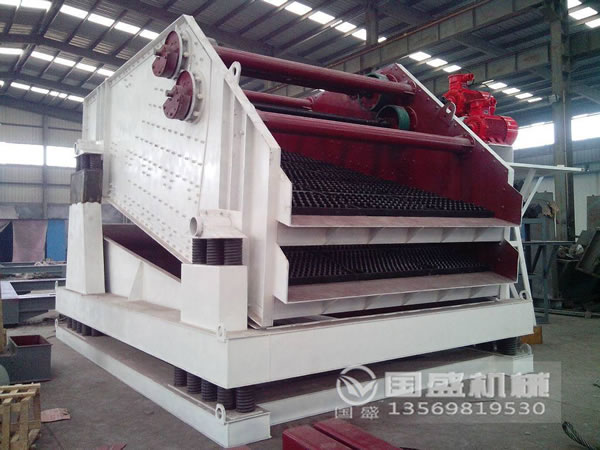

圆振动筛

工作原理

  YA型圆振筛的筛箱运动轨迹为圆形或椭圆形圆振动筛采用惯性激振器产生振动其振动源一般为电动机带动激振器.圆振动筛为单轴振动器固定在筛箱上的主轴由振动电机带动告速旋转安装在主轴上的偏心体随之转动产生离心惯性力使可以自由振动的筛箱产生近似圆形轨迹的振动。

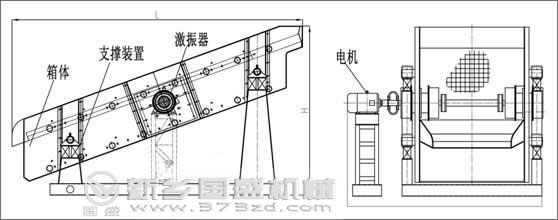

YA型圆振动筛结构图

圆振动筛型号参数

型号 筛面
面积
(m2
筛面
倾角
(°)
筛孔
尺寸
(mm)
筛网
结构
给料
粒度
(mm)
处理
能力
(t/h)
振次
(r.p.m)
双振幅
(mm)
电机
功率
(kw)
参考
重量
(kg)
YA1236 4.3 20 6-50 编织 ≤200 75-245 845 9.5 11 4880
2YA1236 4.3 6-50 编织 ≤200 75-245 845 9.5 11 5210
YA1530 4.5 6-50 编织 ≤200 80-255 845 9.5 11 4500
YA1536 5.4 6-50 编织 ≤200 95-310 845 9.5 11 5110
2YA1536 5.4 6-50 编织 ≤400 95-310 845 9.5 15 5585
YAH1536 5.4 30-150 冲孔 ≤400 240-660 755 11 11 5600
2YAH1536 5.4 30-150
6-50
上冲孔
下编织
≤400 240-660 755 11 15 5999
YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 11 5200
2YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 15 6010
YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 5812
2YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 6125
YAH1548 7.2 30-150 冲孔 ≤400 320-780 755 11 15 6745
2YAH1548 7.2 30-150
6-50
上冲孔
下编织
≤400 320-780 755 11 15 7380
YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 11 5180
2YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 15 5940
YAH1836 6.5 30-150 冲孔 ≤400 290-800 755 11 11 5880
2YAH1836 6.5 30-150
6-50
上冲孔
下编织
≤400 290-800 755 11 15 6300
YA1842 7.6 6-50 编织 ≤200 135-430 845 9.5 15 5800
2YA1842 7.6 6-50 编织 ≤200 135-430 845 9.5 15 6350
YAH1842 7.6 30-150 冲孔 ≤400 340-900 755 11 15 6350
2YAH1842 7.6 30-150
6-50
上冲孔
下编织
≤400 340-900 755 11 15 7000
YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6210
2YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6600
YAH1848 8.6 30-150 冲孔 ≤400 385-1000 755 11 15 7100
2YAH1848 8.6 30-150
6-50
上冲孔
下编织
≤400 385-1000 755 11 15 7700
YA2148 10 6-50 编织 ≤210 175-570 748 9.5 18.5 9000
2YA2148 10 6-50 编织 ≤210 175-570 748 9.5 22 10400
YAH2148 10 30-150 冲孔 ≤400 445-1200 708 11 18.5 10350
2YAH2148 10 30-150
6-50
上冲孔
下编织
≤400 445-1200 708 11 22 11100
YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 18.5 9920
2YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 22 11200
YAH2160 12.6 30-150 冲孔 ≤400 560-1400 708 11 30 12390
2YAH2160 12.6 30-150
6-50
上冲孔
下编织
≤400 560-1400 708 11 30 13850
YA2448 11.5 6-50 编织 ≤200 200-650 748 9.5 18.5 9830
YAH2448 11.5 30-150 冲孔 ≤400 500-1300 708 11 30 11820
2YAH2448 11.5 30-150
6-50
上冲孔
下编织
≤400 500-1300 708 11 30 13000
YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 12200
2YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 13495
YAH2460 14.4 30-150 冲孔 ≤400 640-1500 708 11 30 13000
2YAH2460 14.4 30-150
6-50
上冲孔
下编织
≤400 640-1500 708 11 30 14400
 注:以上圆振动筛型号尺寸为标准机型,如用户有特殊要求可量身定做。

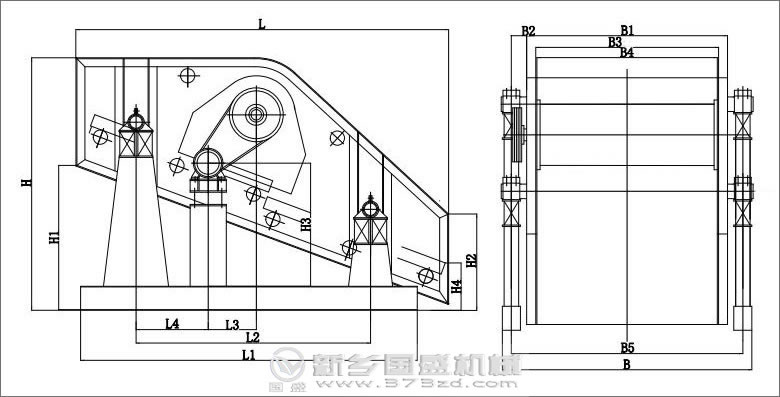

尺寸对照

YA型圆振动筛图

型号 L L1 L2 L3 L4 B B1 B2 B3 B4 B5 B6 B7 H H1 H2 H3 H4
YA1236 3557 560 2548 1211 542 1225 903 820 1700 1933 283 277 1676 2456 1077   823 1100
YA1536 3557 560 2564 1203 542 1530 1055 972 2005 2238 283 277 1981 2437 1064   530 1100
YA1836 3557 559 3138 1203 542 1835 1208 1125 2310 2543 283 277 2286 2437 1064   826 1100
YA1842 4131 563 3694 1480 660 1835 1208 1125 2310 2543 305 300 2286 2700 1145   845 1100
YA1848 4704 560 3410 1786 976 1835 1208 1125 2310 2543 305 300 2286 2943 1145   911 1100
YA2148 4745 660 3890 1686 708 2140 1434 1460 2615 2848 385 319 2591 3501 1500   1368 1400
YA2160 5916 825 3898 2067 1078 2140 1526 1446 2615 2848 520 379 2591 3849 1628   1278 1600
YA2460 5891 818 2548 2077 1078 2145 1678 1598 2920 3153 520 380 2896 3846 1628   1290 1600
2YA1236 3557 560 2548 1211 542 1225 903 820 1700 1933 283 277 1676 2419 1045 140 794 1100
2YA1536 3557 560 2564 1203 542 1530 1055 972 2005 2238 283 300 1981 2437 1064 126 560 1100
2YA1836 3557 559 2560 1203 542 1835 1208 1125 2310 2543 283 300 2286 2437 1064 125 826 1100
2YA1842 4131 563 3138 1480 660 1835 1208 1125 2310 2543 305 300 2286 2700 1145 138 845 1100
2YA1848 4704 560 3694 1786 976 1835 1208 1125 2310 2543 305 300 2286 2943 1145 120 911 1100
2YA2148 4745 660 3410 1686 708 2140 1434 1460 2615 2848 385 339 2591 3501 1520 422 1368 1400
2YA2160 5916 825 3890 2067 1078 2140 1526 1446 2615 2848 520 380 2591 3849 1628 255 1278 1600
2YA2460 5891 818 3898 2077 1078 2145 1678 1598 2920 3153 520 380 2896 3846 1628 255 1290 1600

厂家使用说明

1、启动的时候要在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料,停机前 应先停止给料,待筛面物料排出后再停机,工作过程中应经常观察筛机运行情况,如果发现有不正常的声响或噪音,应及时停机检查,找出原因,排除故障。
     2、启动时,注意有无异常杂音,电流是否稳定,振动有无不正常的情况。
     3、筛箱侧板和横梁如出现裂缝应及时焊补,可先在裂纹发展端钻一小孔,然后用碳弧气刨将裂纹处刨一坡口,再进行焊补,焊补是应严格按焊接工艺进行。
     4、筛机的轴承一般经8-12个月更换一次,传动皮带2-3个月更换一次,弹簧的寿命不低于3-6个月,筛框的寿命在两年以上。
     5、圆振动筛若采用润滑脂润滑,应每月加注一次润滑油。油量不宜过多,加油量不应超过整个轴承空间的三分之二,否则会引起轴承温度过高。
     6、经常检查筛机上各连接螺栓的紧固情况。振动器与筛箱的连接螺栓的紧固情况更应引起重视,若发现松动应及时拧紧。
     7、定期检测筛网是否松动,筛网松动是影响生产效率的重要因素,发现后应立即索紧。
