顶击式振动筛

顶击式振动筛

热销

【进料粒度】:≤15mm

【生产能力】:0.2-1t/h

【应用范围】:适用于建筑、地质、冶金、化工、煤炭、磨料、食品、医药等部门的实验室或化验室对颗粒物料进行筛分分析.

【产品介绍】:顶击式振动筛,结构紧凑新颖,能有效保证筛子摇动和顶击次数,稳定可靠,并装有数显式时间继电器。(用户可根据需要调节来自动控制振筛时间)。

销售热线: 18637334419

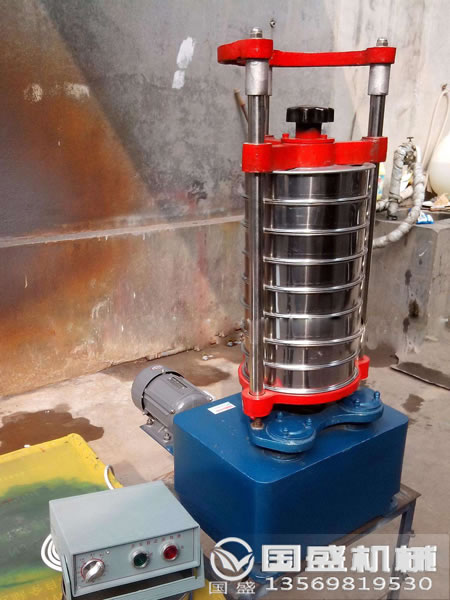

顶击式振动筛

      顶击式振动筛又名顶击式振筛机,该设备为标准型试验室专用振动筛,规格有¢200mm、¢300mm样式。符合建材、地质、交通、化工等行业有关测试规范的要求,该机具有回转和振击双重运动,能定时控制筛分时间。充分利用偏心原理使机器的平台面发生有规律的震动和顶击,代替了手工式筛分物料的优势,具有时间精准、力度合理、频率均匀等优点。

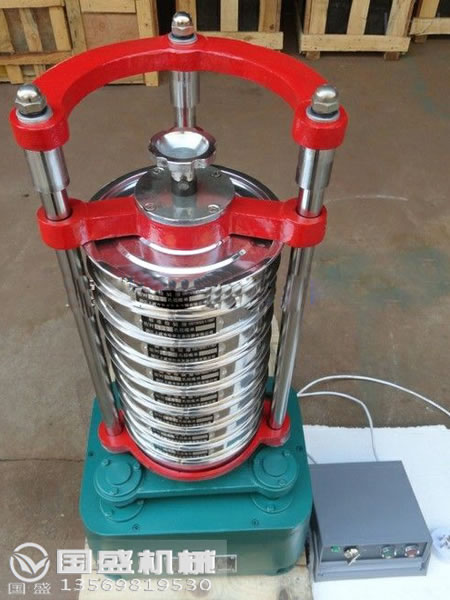

顶击式振动筛

产品优势

      顶击式振动筛采用了高精度的蜗轮蜗杆变速传动,电子定时器单片机控制,实现时间可调、工作时急停等多种功能。整机结构合理、运行平稳、性能稳定、坚固耐用、操作方便等特点。

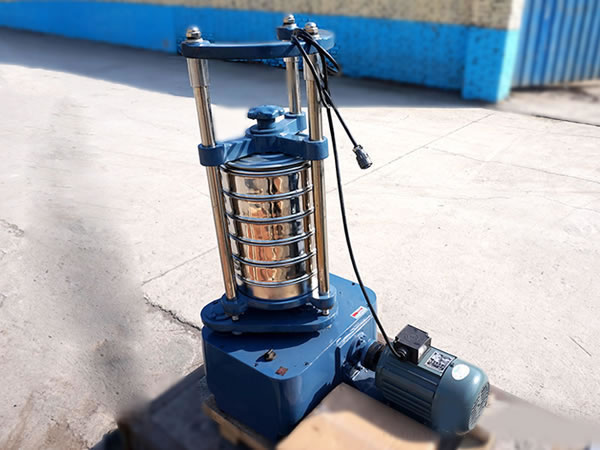

顶击式振筛机

工作原理

1、顶击式振动筛由电动机通过传动轴,蜗轮付带动摆动架上的主偏心轴旋转,从而又连带动其他两个副偏心轴回转使整个筛组的摆动得到半径,也等于偏心距的平面周围摆动。
    2、同时在同一台电动机带动另一对蜗轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重下落在机座的砧座上,使摆动架得到平面圆周摇动的同时进行振击。

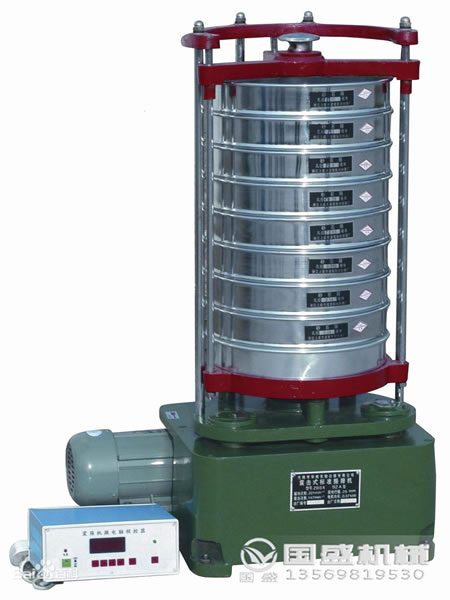

顶击筛

技术参数

项目 参数
配用筛具 Φ200mm
回转半径 12.5mm
工作电源 三相380V
摇动频率 221次/分
震幅 5mm
振击频率 147次/分
电机功率 0.37KW
外形尺寸 550×380×730
重量 120kg

  注:以上顶击式振动筛型号尺寸为标准机型,如用户有特殊要求可量身定做。

使用说明

1、在按放筛子时,应按照筛孔大小顺序迭放,同时另加一个筛子底盘。
     2、将需筛分化验的物料倒入
上层的筛子内,盖好筛盖然后按放在振摆仪承筛座内。
     3、反时转夹筛盘上的胶木手柄,将整个夹筛盘向下滑在套筛上,然后,再顺时针旋转夹筛盘上胶木柄,其内的顶杆轴夹紧承座,把整套分样筛固紧。
     4、把振摆仪上的定时器旋钮拨到筛析所需时间,打开电源开关,振摆就会开始筛转式的工作。
     5、待定时器到达先定时间的定位,振摆仪自动停止工作。
     6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提,固定在滑套上,取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。
     7、初次工作时无上下震动,因电机倒转,请将电源线头调换一下。
     8、工作结束关闭电源。

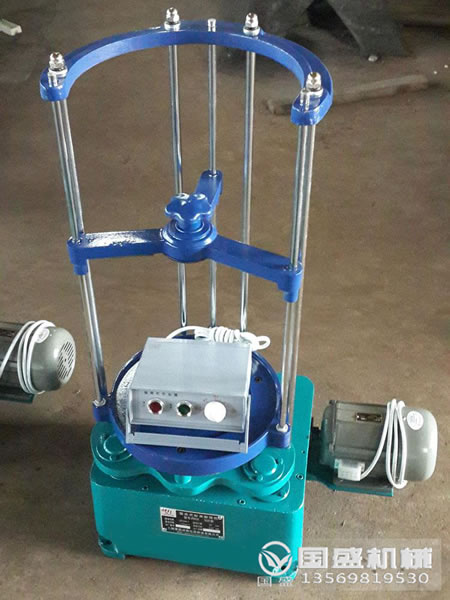

顶击筛维护

1、为稳固振筛机,需要用四个地脚螺钉固紧;
     2、为保护内机件不受损坏,在使用前将箱体面板上油尺头取出,加机油3公斤;
     3、每次筛分使用后,应揩净机体上的筛盘内的残余灰尘,严禁水洗敲击、安放顺序不能颠倒;
     4、电机、机箱每年清洗一次,定时器二年加油一次,确保机件的使用寿命,不使用时加防尘罩。
