拍击式振动筛

拍击式振动筛

热销

【进料粒度】:≤300目

【生产能力】:≤0.1-1t/h

【应用范围】:地质、冶金、粉体、化工、建工、水泥、医药、国防等部门对物料进行筛分检测

【产品介绍】:拍击式振动筛有时候也被叫做拍击筛,常被拿来作为检测仪器出现在实验室中。拍击式振动筛主要由三个部分组成,分别是机座、筛具和传动装置。拍击式振动筛还能够配备多种夹具,装夹灵活、牢固,而且可以做到自动停机。

销售热线: 0373-5419909

产品简介

  拍击式振动筛(拍击筛)是实验室的常用检测仪器之一,结构主要由机座、筛具与传动机构等部件组成。可配备专用夹具,即可装夹Φ200标准筛框,又可夹装Φ75、Φ100筛框,装夹方便灵活,夹紧牢固,并能自动停机。 该设备是在原拍击式振动筛的基础上进行了合理的革新,改善了原机座的构造,结构更加紧凑,机身重量减轻,产品更加耐用、轻捷、方便,维护更加简单,配件易修、易购等优点。

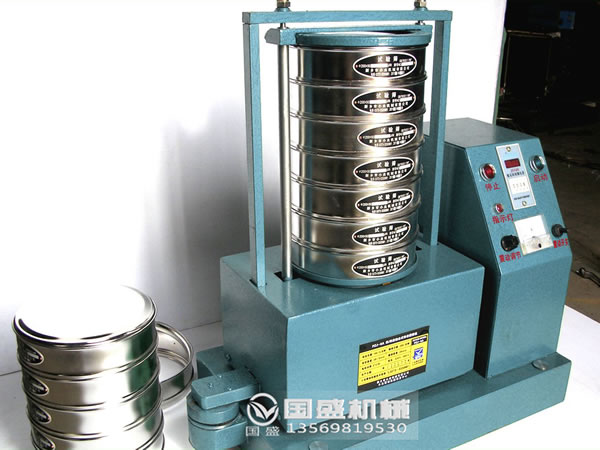

拍击式振动筛

产品优势

1、结构紧凑,机身重量轻;
     2、产品耐用、轻捷、方便;
     3、维护更加简单,配件易修易购;
     4、筛分效率高,同时具备往复和拍击振动两种运动;
     5、不堵筛面,下料快,筛分彻底。


拍击筛

工作原理

  拍击式振动筛电机通过同步带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动设备做往复运动,同时带动顶杆转动,顶击拍锤,在往复运动中拍锤拍击筛框,小于筛孔的物料轻松即可通过筛网,大于筛孔的物料将留在筛网上层,通过拍击原理而完成的筛分作业过程。拍击筛分机是实险室中针对粘性、潮湿的物料最佳的实验测量设备。

产品结构:

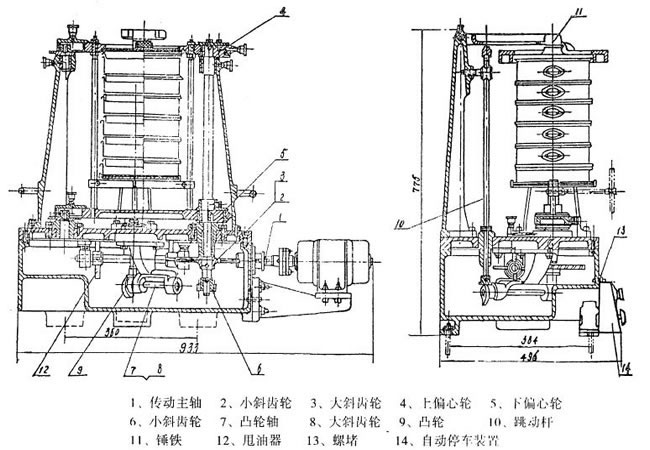

拍击筛结构图

技术参数

序号 名称 单位 数值
1 筛子直径 毫米 Φ200
2 筛子层数 7
3 200试验筛 1
4 旋转次数 次/分 290±6
5 拍击次数 次/分 156±3
6 拍击高度 毫米 38±6
7 底盘水平度 mm/min ≤0.6
8 旋转行程 毫米 25
9 电动机 千瓦 0.37
10 外形尺寸 毫米 433×432×785
11 筛机重量 公斤 128
  注:以上拍击式振动筛型号尺寸为Φ200机型,如用户有特殊要求可量身定做.

使用方法

1、开机前必须加油10公斤,注意电机外壳上所示的箭头方向是否一致,禁止反转;
     2、设备运转前须固定;
     3、将装有试样的筛具安装在下筛盘上,调整升降托架使筛具紧卡在筛盘与下筛盘之间 ;
     4、将电机线插头插在程控器插座上,将电源线插在三相线插座上;
     5、按下电源开关,设定时间。 根据用户需要,按轻触键“△”为上调,按“▽”为下调,每按一次“△”“▽”为60秒;
     6、根据试验规程设定好需要时间后,按ON键机械开始工作,运行时指示灯亮;
     7、本仪器在正常工作时,若需要停机按OFF键;
     8、每停机一次,应重新设置时间;
     9、注意:使用时不要频繁开、关机器,关机后应切断电源。


拍击筛型号

产品维护

1、要求正确的电机转动方向;
     2、加油:机箱内注入普通机油,加至油标红线高度,应定期检查油位,每半年更换一次机油。上下滑板应定期打开上盖加入黄油,主轴套应定期将黄油杯加满,并拧紧一圈,使黄油进入润滑面。上下滑板铜套内污物应定期清理,擦净后加入新润滑脂;
     3、电源接线:单相电机出厂前方向已调好,接入电源即可使用。三相电机接上电源后开机前应先将锤铁顶杆提起至合理高处,试转观察其转向是否正确。注意设备必须转向正确方可使用;
     4、安装套筛:松开套筛底座上的螺母,装上套筛向上移动套筛底座至合适位置,拧紧套筛底座螺母,固定住套筛底座,即可使用;
     5、定时:本机具有定时功能,定时调节方法是:调节晶体管继电器上的该度,并用秒表校核,增减刻度至精确时间;
     6、常用易损件:

序号 1 2 3 4 5
零件名称 大齿轮 上下偏心轮 凸轮 偏心轮铜套 滑块
零件型号 Φ200-30 Φ200-31 Φ200-32 Φ200-33 Φ200-8
